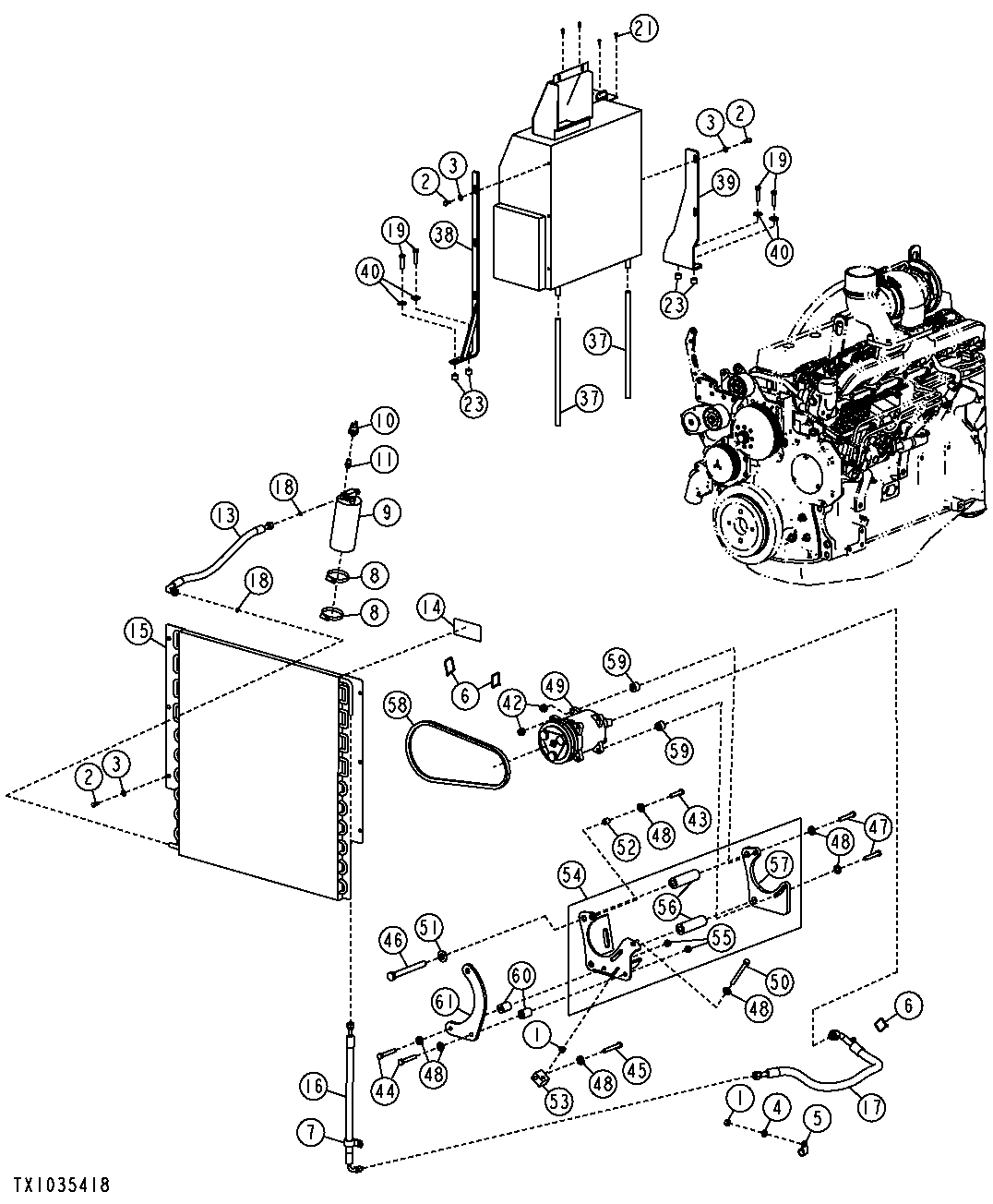

AIR CONDITIONING SYSTEM (154349-167281)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	1	Nut	M10
2	19H3869	6	Cap Screw	1/4" X 3/4"
3	24H1287	6	Washer	9/32" X 5/8" X 0.065"
4	24M7433	1	Washer	10.500 X 20 X 2 mm
5	T75197	1	Clamp	-
6	R44302	3	Tie Band	-
7	T140924	1	Clamp	-
8	T190513	2	Clamp	(SUB FOR 811522800)
9	811913900	1	Receiver-Dryer	-
10	AT252691	1	Pressure Switch	-
11	AT352420	1	Adapter	-
13	F124129	1	Refrigerant Hose	(SUB FOR F124129)
14	F283357	1	Label	-
15	F309019	1	Vapor Condenser	-
16	F309085	1	Refrigerant Hose	-
17	F309086	1	Refrigerant Hose	-
18	R10093	2	O-Ring	-
19	19H2633	4	Cap Screw	3/8" X 1-1/2"
21	21M7250	4	Screw	M4 X 12
23	28H3394	4	Bushing	0.493" X 0.675" X 1/2"
26	19H2650	1	Cap Screw	1/4" X 2"
27	24H1136	2	Washer	11/32" X 11/16" X 0.065"
29	T55561	1	Fan Blade	-
30	H32146	1	Lock Nut	-
31	N162946	1	Screw	-
32	T105943	1	Tube	-
33	T61649	4	Washer	-
37	-	2	Part 28	(ORDER PMK010-0812 ) (SUB FOR F286587)(CTL)
38	F307475	1	Bracket	-
39	F386370	1	Bracket	-
40	T105740	4	Washer	-
42	14M7518	4	Flange Nut	M10
43	19M7572	1	Cap Screw	M10 X 45
44	19M7742	2	Cap Screw	M10 X 65
45	19M7875	1	Cap Screw	M10 X 70
46	19M7954	2	Cap Screw	M16 X 150
47	19M8499	2	Cap Screw	M10 X 60
48	24M7240	7	Washer	13 X 25 X 3 mm
49	811958600	1	Compressor	-
50	F121044	1	CAPSCREW M10X1.5X100 -	-
51	24M7338	2	Washer	17 X 30 X 3 mm, SUB FOR F123563
52	F284780	1	Spacer	-
53	F284804	1	Adjuster	-
54	F307362	1	Bracket	-
55	14M7274	1	Nut	M10
56	F307364	2	Plate	-
57	-	1	Part 47	(F307364 NLA)
58	F309094	1	V-Belt	-
59	F399181	2	Spacer	-
60	F399182	2	Spacer	-
61	F399183	1	Plate	-
