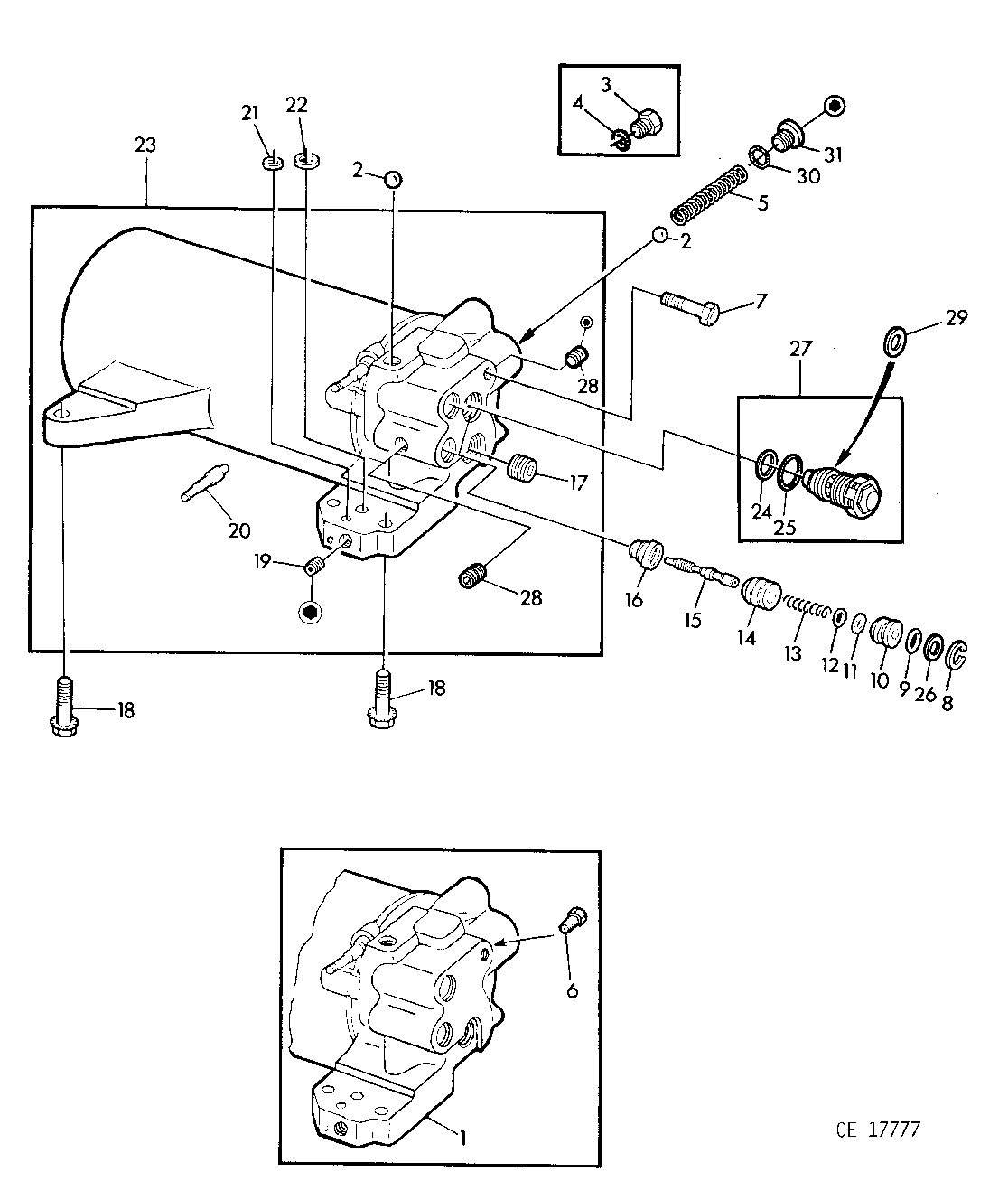

ROCKSHAFT CYLINDER AND VALVE HOUSING [02C24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL31578	1	CASE	ASSY,INCL KEYS 6,17,19,20 (ORD AR102477, DE16987)
2	D2361R	2	Ball	1/2"
3	T22867	1	Drain Plug	3/4"
4	R26375	1	O-Ring	-
5	F3322R	1	SPRING	-
6	AT21781	1	VALVE	-
7	19H1800	1	Cap Screw	3/8"X1-1/2"
8	M3265T	2	SNAP RING	-
9	L55204	2	O-RING	(SUB FOR R65548)
10	L42314	2	PLUG	-
10	L34381	2	PLUG	(ORD L42314, L55202, L55203, L55204, L56957)
11	R31136	2	BACK-UP RING	-
11	L56957	2	BACK-UP RING	-
12	R10093	2	O-Ring	-
12	L55203	2	O-RING	-
13	R49648	2	SPRING	-
14	T24540	2	SLEEVE	-
15	R54969	2	VALVE SPOOL	-
16	T28538	2	VALVE SEAT INSERT	-
17	15H562	1	Pipe Plug	1"
18	R48593	4	CAP SCREW	-
19	15H559	1	Pipe Plug	1/4"
20	T22469	1	PIN	-
21	L34383	1	Sealing Ring	-
22	L34382	1	WASHER	-
23	DE16987	1	HOUSING	(SUB FOR AL37218)
24	T75972	1	Back-Up Ring	-
25	T77072	1	O-Ring	-
26	L55202	2	Back-Up Ring	-
27	AR102477	1	Relief Valve	-
28	15H558	2	Pipe Plug	-
29	W19898	1	Shim	TK=0,3MM(.012")
29	W19897	1	Shim	TK=0,6MM(.025")
29	W20088	1	Washer	TK=1MM(.040")
30	L41383	1	Ring	-
31	L41384	1	Pipe Plug	-

ROCKSHAFT CYLINDER AND VALVE HOUSING [02C24]
