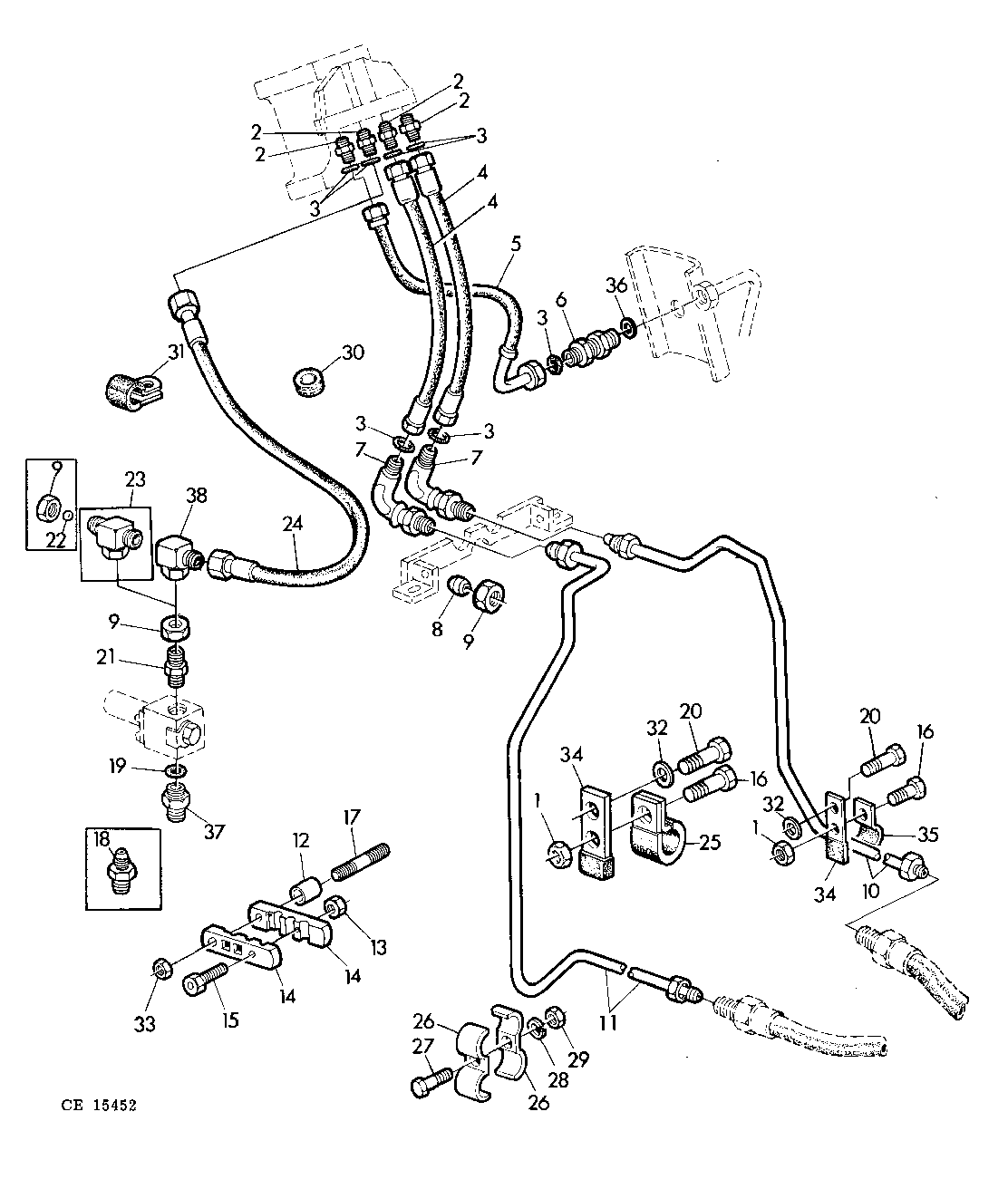

HYDR.STEERING(WITH ONE DOUBLE ACTING CYLINDER)FOR FWD [02A18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7275	2	Nut	M12
2	L34371	4	Fitting	-
2	CE15316	4	FITTING	(W/O Z27993)
3	Z27993	1	O-Ring	-
4	AL31645	2	HYDRAULIC HOSE	-
5	AL31648	1	HYDRAULIC HOSE	-
6	AL32895	1	Union Fitting	-
7	AL31402	2	Elbow Fitting	-
8	Z32994	4	Tapered Sleeve	-
9	15M6139	6	FITTING	-
10	AL34784	1	OIL LINE	-
11	AL34765	1	Oil Line	-
12	28H1697	1	Spacer	-
13	14M7272	1	Nut	6MM
14	L37549	2	Clamp	-
15	19M7966	1	Screw	6X25MM
16	19M7386	2	Cap Screw	12X20MM
17	L38319	1	Stud	-
18	R27212	1	Fitting	-
19	R26448	1	O-Ring	-
20	19H2353	2	Cap Screw	9/16"X1"
21	L34653	1	Union Fitting	-
22	L38741	1	Ball	-
23	AL37132	1	Tee Fitting	(A)
24	AL36521	1	Hydraulic Hose	-
25	T28949	1	Clamp	-
26	R46919	2	Half Clamp	-
27	19H1849	1	Cap Screw	5/16"X1-1/4"
28	12H303	1	Lock Washer	5/16"
29	14H785	1	Nut	5/16"
30	R36235	1	Grommet	-
31	R46414	1	Clamp	-
32	24M7145	2	Washer	15X24X2MM
33	14H812	1	NUT	3/8"
34	L37268	2	Strap	-
35	L28744	1	Clamp	(SUB FOR R28538)
36	24M1592	2	WASHER	21X37X3MM
37	L37858	1	Fitting	-
38	AL37133	1	Elbow Fitting	-

HYDR.STEERING(WITH ONE DOUBLE ACTING CYLINDER)FOR FWD [02A18]
