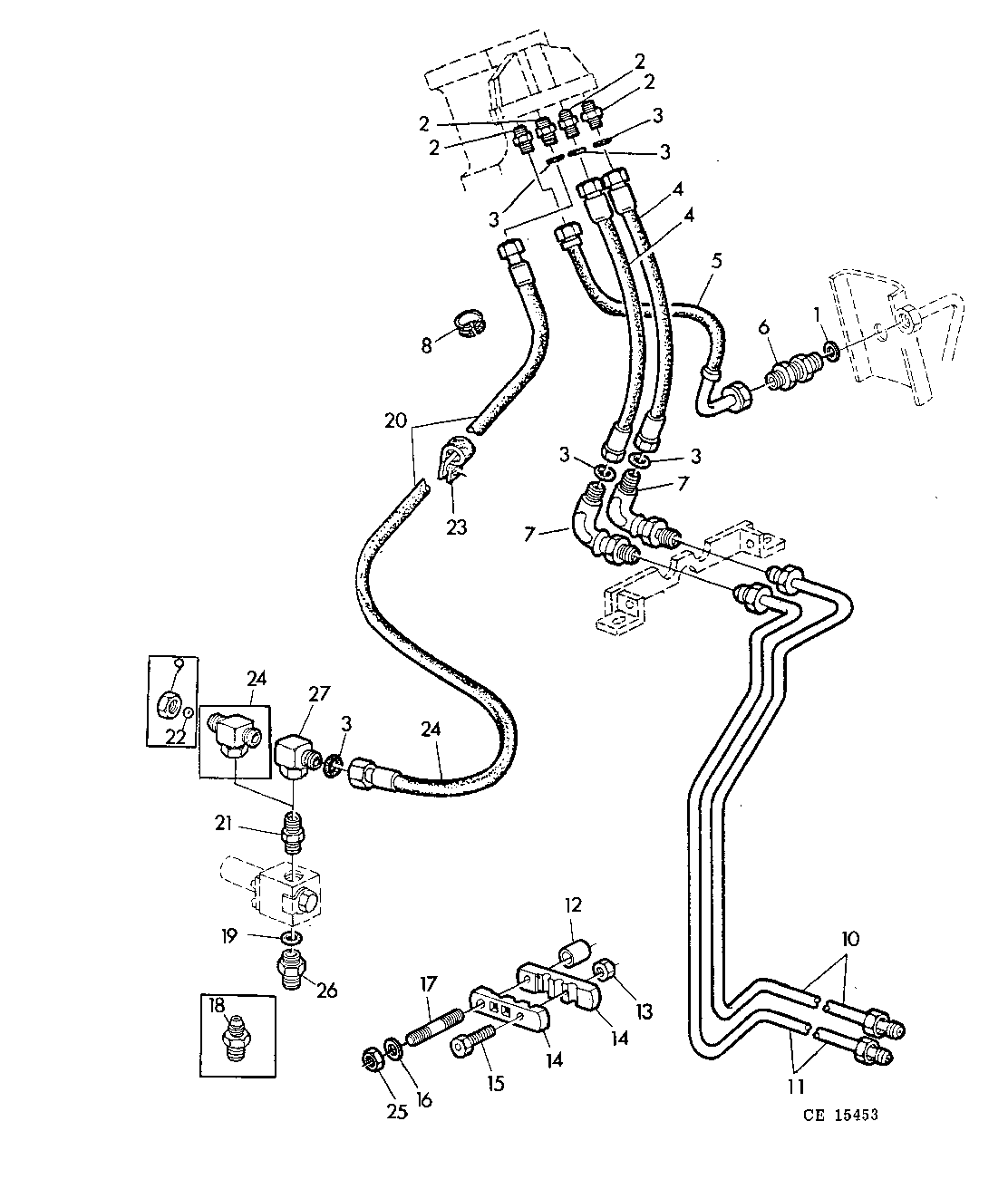

HYDR.STEERING(WITH ONE DOUBLE ACTING CYLINDER) [02A20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M1592	2	WASHER	21X37X3MM
2	L34371	4	Fitting	-
2	CE15316	4	FITTING	(W/O Z27993)
3	Z27993	1	O-Ring	-
4	AL31645	2	HYDRAULIC HOSE	INCL KEY 3
5	AL31648	1	HYDRAULIC HOSE	INCL KEY 3
6	AL32895	2	Union Fitting	-
7	AL31402	2	Elbow Fitting	-
8	R36235	1	Grommet	-
9	15M6139	1	FITTING	-
10	AL34766	1	Oil Line	-
11	AL34765	1	Oil Line	-
12	28H1697	1	Spacer	3/8"X.750"
13	14M7272	1	Nut	M6
14	L37549	2	Clamp	-
15	19M7966	1	Screw	M6X25
16	24H1305	1	Washer	-
17	L38319	1	Stud	-
18	R27212	1	Fitting	-
19	R26448	1	O-Ring	-
20	AL36521	1	Hydraulic Hose	INCL KEY 3
21	L34653	1	Union Fitting	-
22	L38741	1	Ball	-
23	R46414	1	Clamp	-
24	AL37132	1	Tee Fitting	(A)
25	14H812	1	NUT	3/8"
26	L37858	1	Fitting	-
27	AL37133	1	Elbow Fitting	-

HYDR.STEERING(WITH ONE DOUBLE ACTING CYLINDER) [02A20]
