Открытый узел

PEDESTAL AND INSTRUMENT PANEL [E24]

PEDESTAL AND INSTRUMENT PANEL [E24]

PEDESTAL AND INSTRUMENT PANEL [E24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

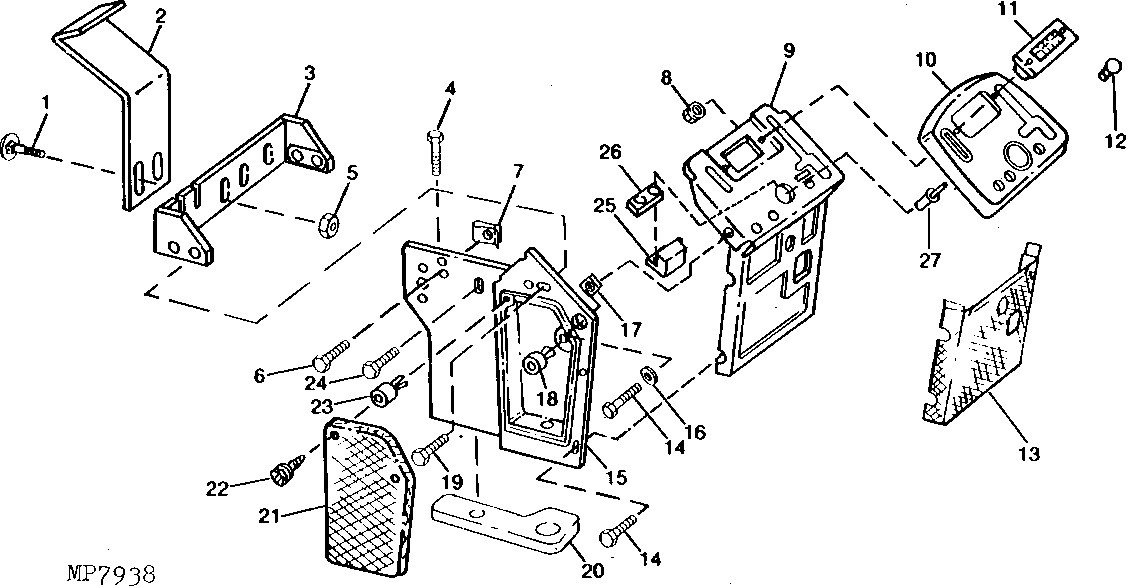

PEDESTAL AND INSTRUMENT PANEL [E24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7221	2	Bolt	M6 X 16
2	M89470	1	LATCH	-
3	AM105621	1	BRACKET	(SUB FOR AM101531)
4	19M7139	2	Cap Screw	M8 X 20, (PEDESTAL SIDE TO FRAME)
5	14M7303	2	Flange Nut	M6
6	19M7774	4	Screw	M6 X 12 HS, HEAD MARKED 10.9, (TO AIR CLEANER SUPPORT BRACKET)
7	M84972	6	Nut	-
8	M68630	2	Push Nut	-
9	AM104224	1	PANEL	(SUB FOR AM102589)
9	AM108225	1	PANEL	-
10	M94094	1	INSTRUMENT PANEL	(SUB FOR M84958)
11	M94690	1	Housing	INDICATOR DISPLAY PANEL (SUB FOR AM103330) (SUB FOR M85030 THIS APPLICATION)
11	M75102	1	LENS	INSTRUMENT DISPLAY LENS (SUB FOR AM103330)
12	AM35424	6	Bulb	-
13	M73345	1	SCREEN	-
13	M90166	1	SCREEN	-
14	19M7775	6	Screw	M6 X 16 HS, HEAD MARKED 10.9
15	M88930	1	PEDESTAL	R.H.
15	M88931	1	PEDESTAL	L.H.
16	24M7139	2	Washer	6.400 X 18 X 1.600 MM
17	M84971	2	Nut	-
18	M89323	2	GROMMET	6MM
19	M90124	2	PAD	-
20	19H1227	4	Cap Screw	1/4" X 1/2"
21	M89324	1	SCREEN	R.H.
21	M90201	1	SCREEN	L.H.
22	H85092	4	Screw	-
23	M89362	2	GROMMET	-
24	19M7865	2	Screw	M8 X 16 HS, HEAD MARKED 10.9, (TO RADIATOR)
25	AM104884	1	Switch	NEUTRAL START
26	M94087	1	Strap	-
27	M67899	1	Rivet	-
