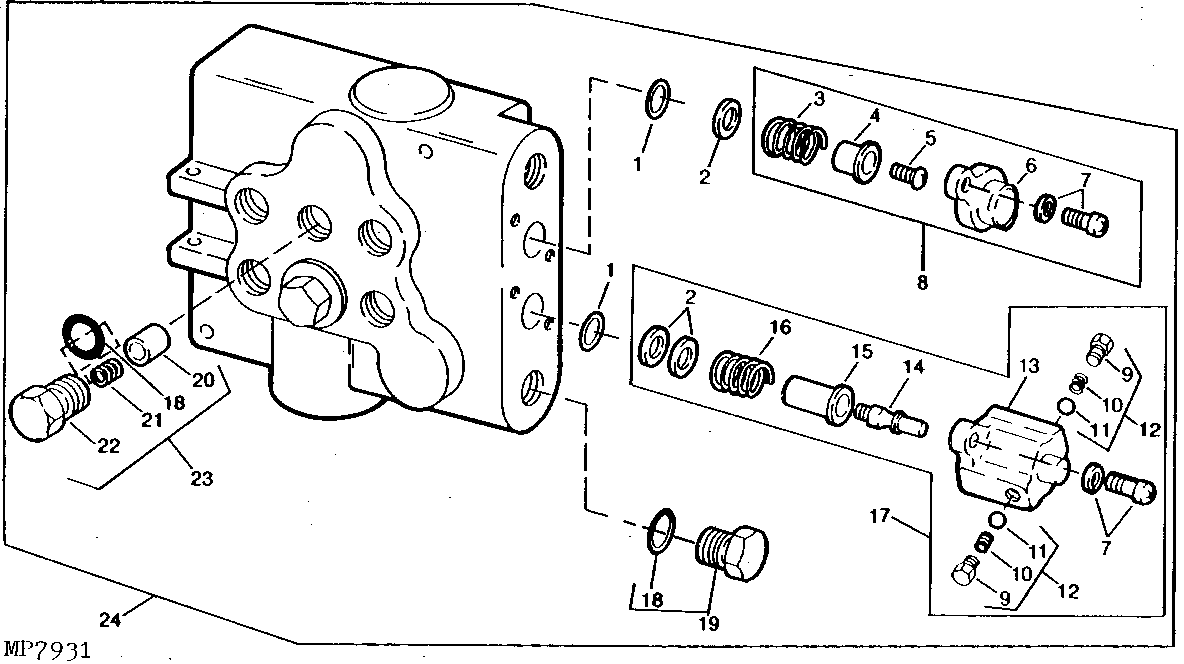

HYDRAULIC CONTROL VALVE (S.N. 424355- ) [E04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R375R	4	O-Ring	(A)
2	-	4	Part 2	(ORDER AM100508)
3	M86678	2	Spring	RETURN
4	-	2	Part 4	(ORDER AM100202)
5	-	1	Part 5	(ORDER AM100202)
6	-	2	Part 6	(ORDER AM100202)
7	-	4	Part 7	(ORDER AM100202)
8	AM100202	1	Hose Spring Guard	SPRING CENTER
9	-	2	Part 9	DETENT, (ORDER AM116601)
10	-	2	Part 10	DETENT, (ORDER AM116601)
11	H60816	2	Ball	-
12	AM116601	2	Valve Kit	VALVE DETENT
13	M88062	1	Cap	-
14	M87316	1	SPOOL	DETENT (YELLOW)
15	-	1	Part 15	(ORDER AM100508)
16	-	1	Part 16	RETURN, (ORDER AM100508)
17	AM100508	1	Kit	FLOAT DETENT
18	R26448	2	O-Ring	(A)
19	AE24798	1	Fitting	-
20	-	1	Part 20	LOAD CHECK (ORDER AM100201)
21	-	1	Part 21	LOAD CHECK (ORDER AM100201)
22	-	1	Part 22	LOAD CHECK (ORDER AM100201)
23	AM100201	2	Valve Kit	LOAD CHECK
24	AM108779	1	CONTROL VALVE	(SUB FOR AM105056)
..	AM105058	1	SEAL KIT	(INCLUDES PARTS MARKED WITH AN (A))

HYDRAULIC CONTROL VALVE (S.N. 424355- ) [E04]
