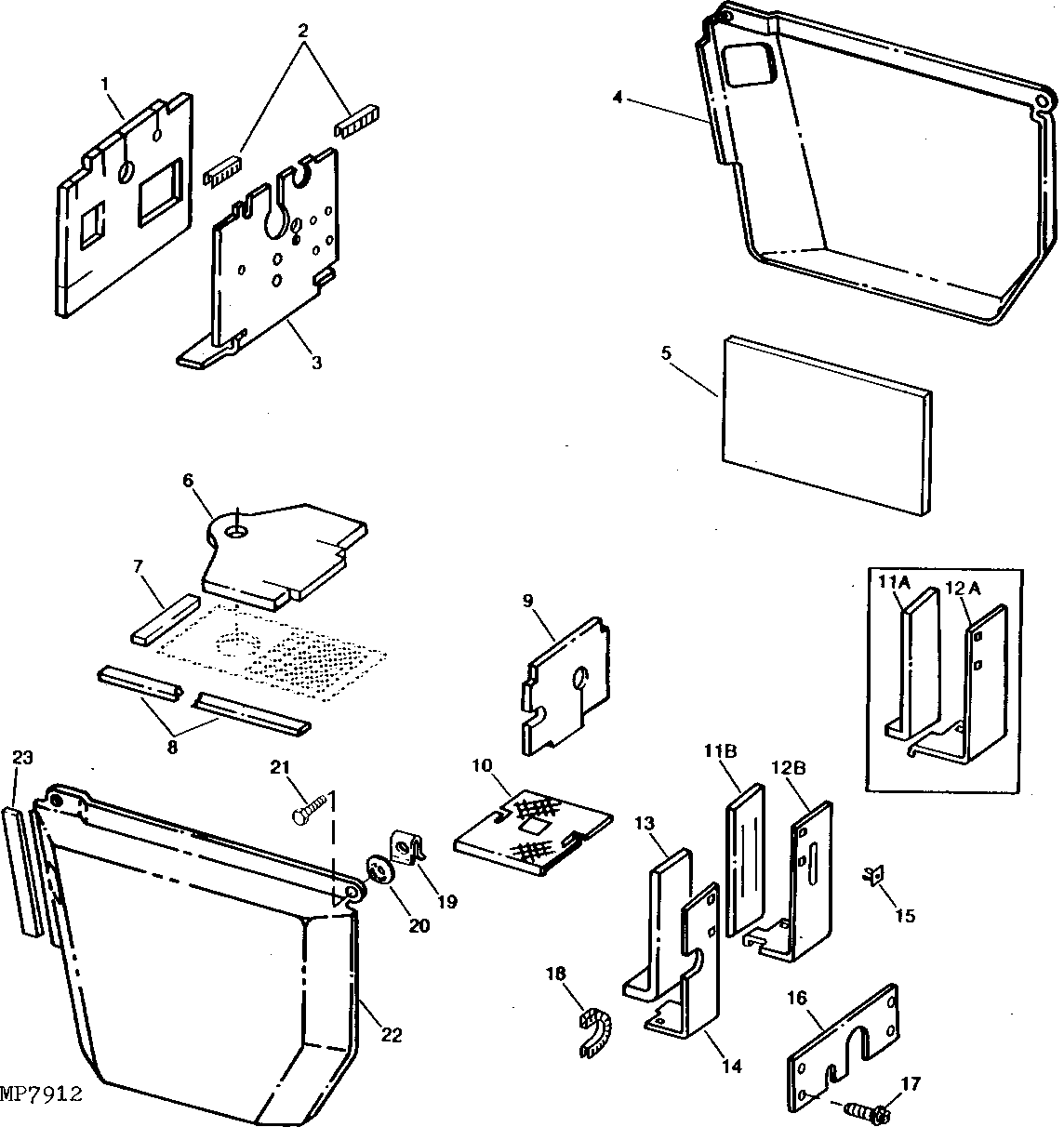

BAFFLES, FOAM PADS, ENGINE SIDE PANELS [F01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M90205	1	PAD	FRONT BAFFLE
2	-	2	Part 2	FLEX 50MM (2") (CUT FROM 3' M89467)
3	M79862	1	DEFLECTOR	FRONT BAFFLE, (SUB FOR M90204 AND M72059)
4	AM101288	1	PANEL	R.H.
5	-	1	Part 5	R.H. PANEL (NOT USED THIS APPLICATION)
6	M90127	1	PAD	REAR BOTTOM
7	-	1	Part 7	340MM (13") (CUT FROM 50' M89687)
8	-	2	Part 8	480MM (19") (CUT FROM 50' M89687)
9	M89179	1	PAD	REAR
10	M89363	1	PAD	FRAME SEAL
13	M89075	1	PAD	L.H. REAR
14	M89071	1	DEFLECTOR	L.H. REAR
15	M63775	4	Nut	-
16	M89072	1	DEFLECTOR	REAR
17	AM102597	4	SCREW WITH WASHER	-
18	-	1	Part 20	FLEX 75MM (3") (CUT FROM 3' M89467)
19	M84972	2	Nut	-
20	M80082	2	Push Nut	-
21	19M7775	2	Screw	M6 X 16 HS, HEAD MARKED 10.9
22	AM101289	1	PANEL	L.H.
23	-	2	Part 25	175MM (9") (CUT FROM 50' M89687)
11A	M89074	1	FOAM PAD	R.H. REAR (SUB M116234)
11B	M116234	1	PAD	-
12A	M93642	1	DEFLECTOR	R.H. REAR (SUB FOR M89070) (SUB M116232)
12B	M116232	1	Deflector	-

BAFFLES, FOAM PADS, ENGINE SIDE PANELS [F01]
