Открытый узел

CAB SCREEN, FRONT UPPER

CAB SCREEN, FRONT UPPER

CAB SCREEN, FRONT UPPER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

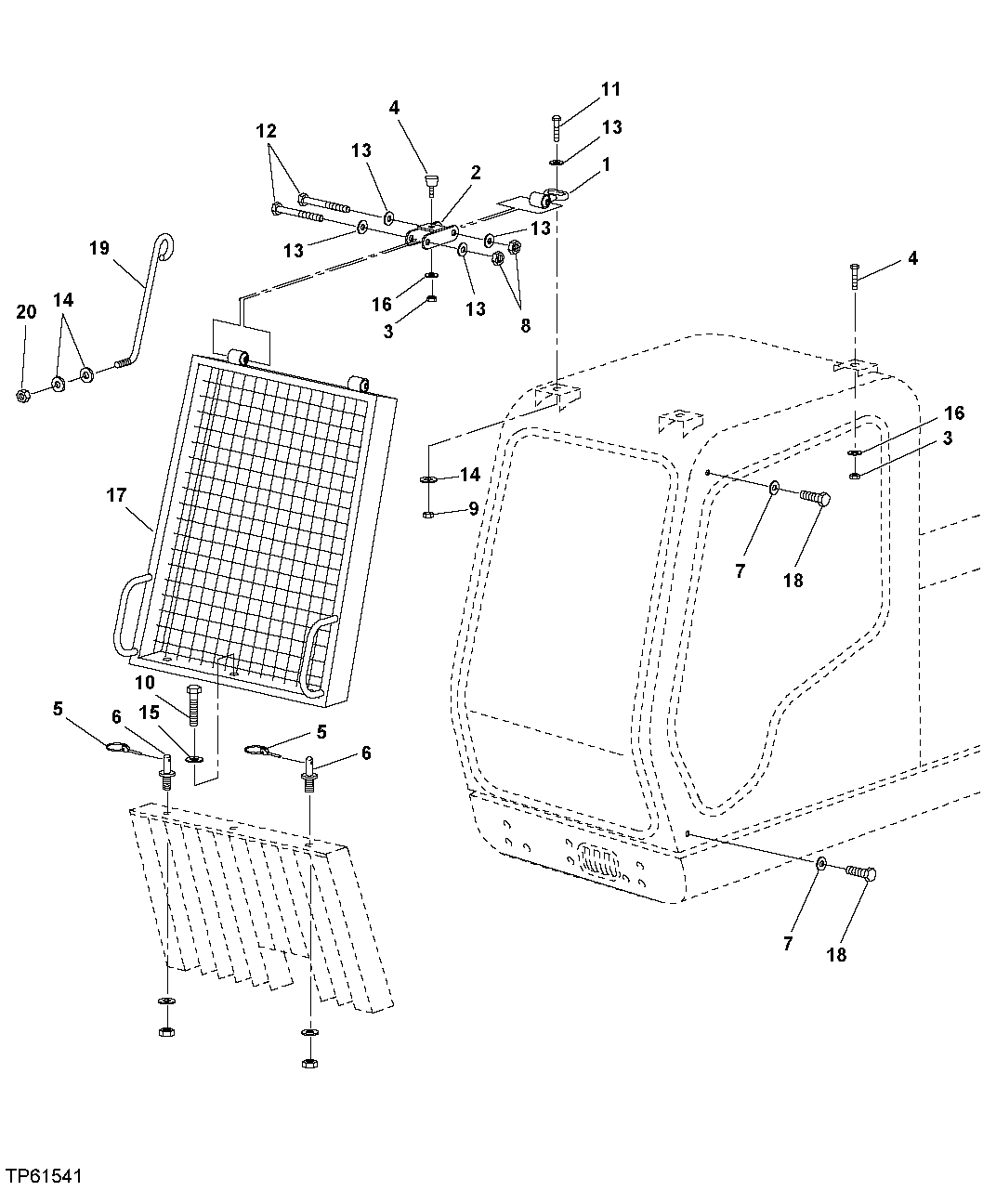

CAB SCREEN, FRONT UPPER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT186269	2	Hinge	-
2	AT186270	2	Hinge	-
3	T16464	4	Lock Nut	-
4	T166287	4	Bumper	-
5	T166288	2	Pin Fastener	-
6	AT189646	2	Pin	-
7	T166290	2	Spacer	-
8	14M7328	4	Lock Nut	M16
9	14M7367	2	Lock Nut	M12
10	19M7402	1	Cap Screw	M10 X 25
11	19M7493	2	Cap Screw	M12 X 40
12	19M8350	4	Cap Screw	M16 X 85
13	24H1106	8	Washer	11/16" X 1-3/4" X 0.134"
14	24H1211	6	Washer	9/16" X 1-3/8" X 0.105"
15	24H1219	1	Washer	7/16" X 1" X 0.083"
16	24H1224	4	Washer	11/32" X 1" X 1/16"
17	-	1	Part 17	SUB FOR AT186272
18	19M7668	2	Cap Screw	M10 X 100
19	AT189647	1	Rod	-
20	U16721	1	Lock Nut	-
21	21H1376	1	SCREW	0.164" X 1-1/4", NOT ILLUSTRATED
22	14H605	1	Nut	0.164", NOT ILLUSTRATED
23	24H1283	1	Washer	7/32" X 1/2" X 0.049", NOT ILLUSTRATED
24	T10379	1	CLAMP	-
