Открытый узел

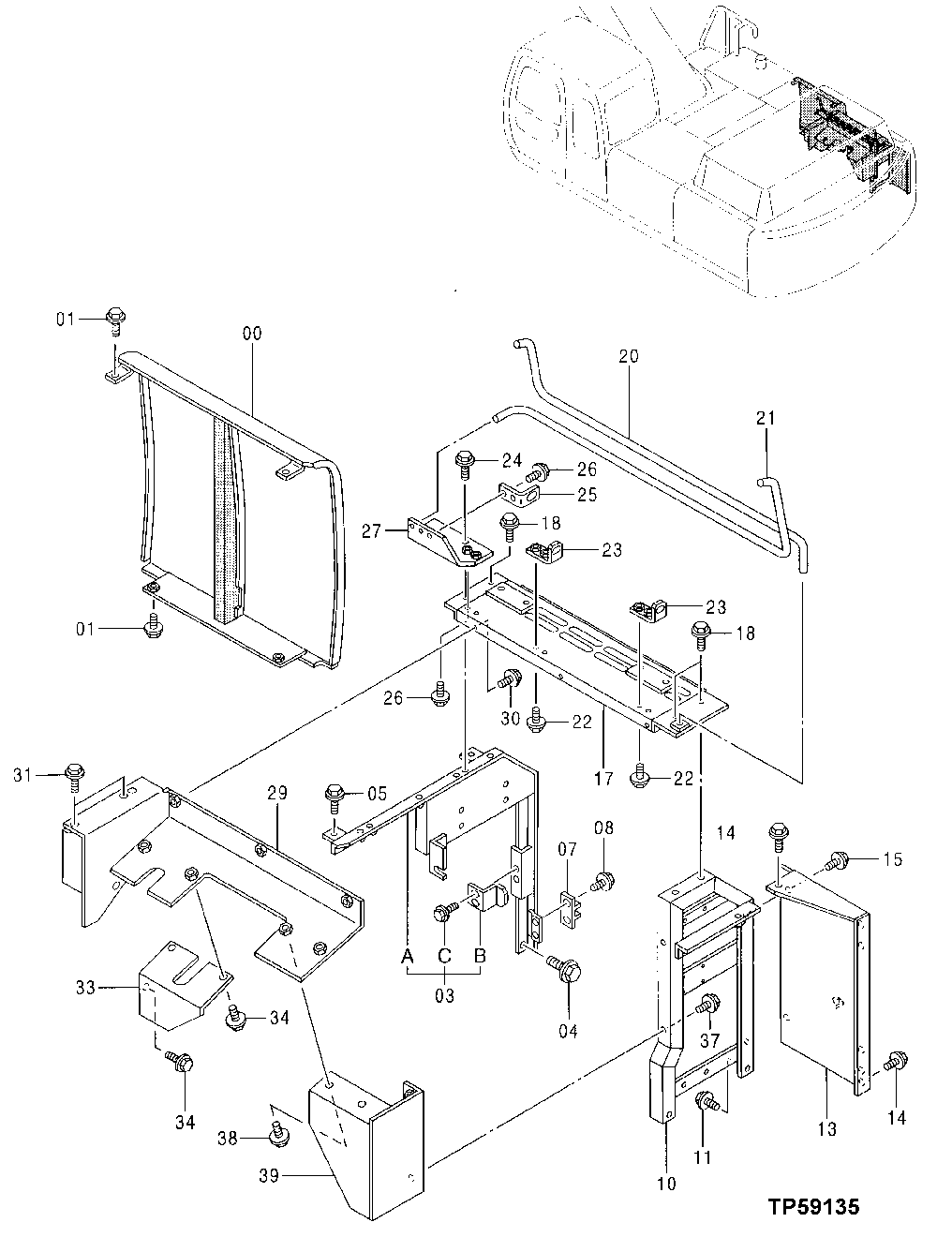

Hydraulic Pump Compartment Panels

Hydraulic Pump Compartment Panels

Hydraulic Pump Compartment Panels

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Hydraulic Pump Compartment Panels

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	6016699J	1	Cover	(SUB FOR AT250163 OR 6016699)
1	19M7402	4	Cap Screw	M10 X 25
1	24M7346	4	Washer	11 X 20 X 2 mm
1	12M7058	4	Lock Washer	12 mm, (SUB FOR 12M7067)
3	-	1	Part 5	-
4	12M7066	1	Lock Washer	10 mm
4	24M7028	1	Washer	10.500 X 20 X 2 mm
4	19M7662	1	Cap Screw	M10 X 30
5	12M7058	2	Lock Washer	12 mm, (SUB FOR 12M7067)
5	24M7346	2	Washer	11 X 20 X 2 mm
5	19M7662	2	Cap Screw	M10 X 30
7	4175253	1	Bracket	(SUB FOR AT318015, AT154915)
8	19M7923	2	Cap Screw	M6 X 12
8	24M7293	2	Washer	6.500 X 13 X 1.600 mm
8	12M7006	2	Lock Washer	6 mm
10	7034187	1	Support	(SUB FOR AT250188)
11	12M7066	2	Lock Washer	10 mm
11	24M7028	2	Washer	10.500 X 20 X 2 mm
11	19M7662	2	Cap Screw	M10 X 30
13	8069255	1	Support	(SUB FOR AT250214)
14	12M7058	2	Lock Washer	12 mm, (SUB FOR 12M7067)
14	24M7346	2	Washer	11 X 20 X 2 mm
14	19M7662	2	Cap Screw	M10 X 30
15	19M7662	2	Cap Screw	M10 X 30
15	12M7066	2	Lock Washer	10 mm
15	24M7028	2	Washer	10.500 X 20 X 2 mm
17	7034183	1	Cover	(SUB FOR AT250185)
18	19M7662	3	Cap Screw	M10 X 30
18	24M7028	3	Washer	10.500 X 20 X 2 mm
18	12M7066	3	Lock Washer	10 mm
20	4386543	1	Torsion Spring	(SUB FOR AT250061)
3A	7033279	1	Support	(SUB FOR AT250179)
3A	7036129	1	Support	(SUB FOR AT185209)
3A	7033279	1	Support	(SUB FOR AT250179)
3A	7036129	1	Support	(SUB FOR AT185209)
3B	4257087	1	Stop	(SUB FOR AT154930)
3C	19M7662	2	Cap Screw	M10 X 30
3C	12M7058	2	Lock Washer	12 mm, (SUB FOR 12M7067)
3C	24M7346	2	Washer	11 X 20 X 2 mm
