Replacement Return Lines (Control Valve To Oil Cooler)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8099499	1	Line	To Oil Cooler
3	8100493	1	Line	Into Control Valve
4	-	1	Part 3	SUB 4636525 AND XHG-075, 9250317 NLA
5	A811050	1	O-Ring	-
6	19M9044	4	Screw	M12 X 80, SUB FOR J781280
7	A885008	1	Pipe Plug	SUB FOR THA885008
8	965946	4	Flange	SUB FOR Z965946
9	19M8704	8	Screw	M12 X 35, SUB FOR J781235
10	T34248	2	O-Ring	47.219 X 3.531 mm (1-55/64" X 0.139"), SUB FOR 4510169
15	4053697	1	Clamp	-
16	-	1	Part 13	SUB 19M7753 AND 24M7345, J271270 NLA
16	19M7753	1	Cap Screw	M12 X 70
16	24M7345	1	Washer	13.500 X 24 X 2.500 mm
17	4067834	1	Coupling	Into Oil Cooler
18	4632184	1	Isolator	Rubber Loop
4A	4636525	1	Hose	Intermediate
4B	-	1	Part 5	MAKE FROM XHG-075, CUT TO LENGTH, 4327294 NLA

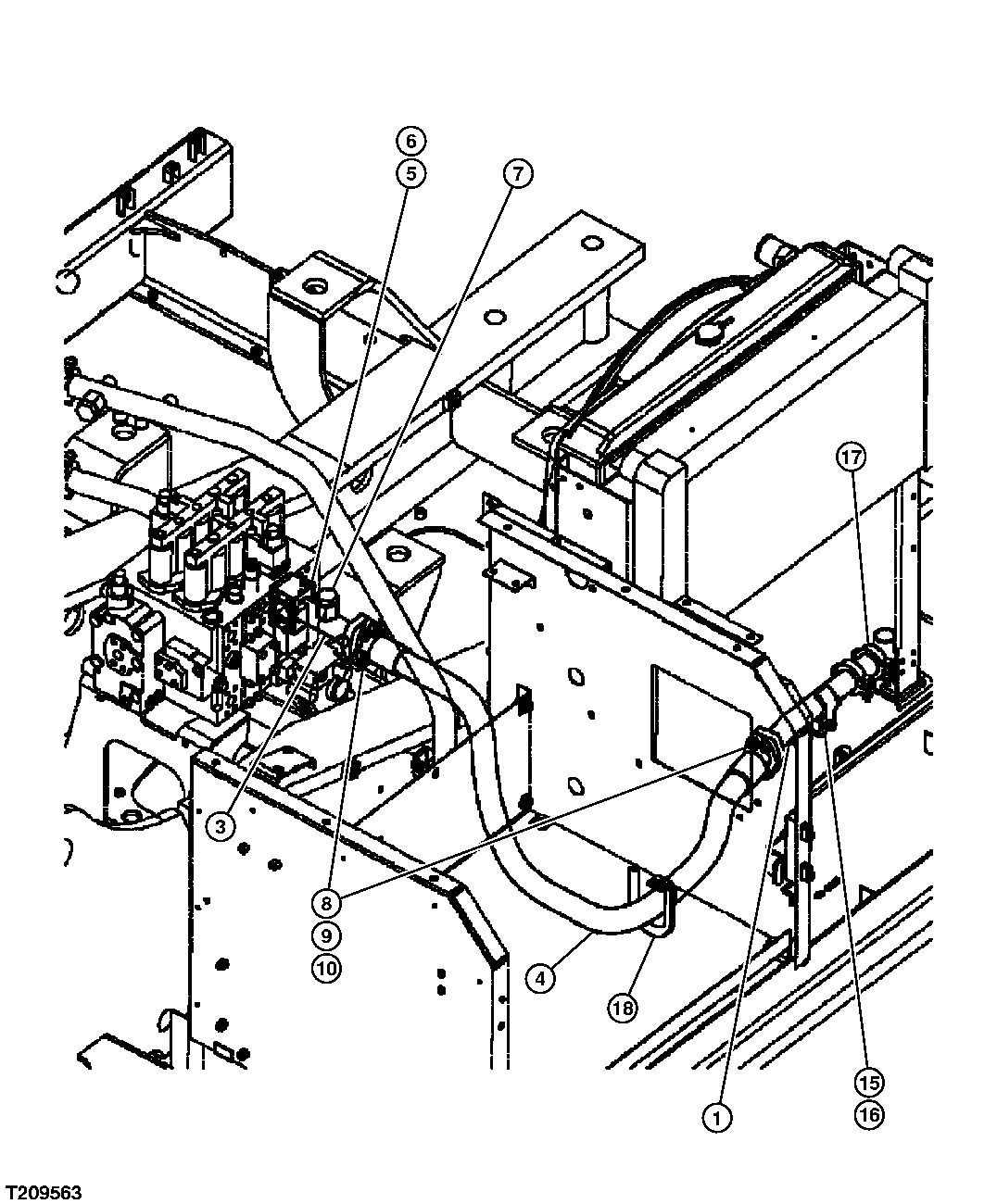

Replacement Return Lines (Control Valve To Oil Cooler)
