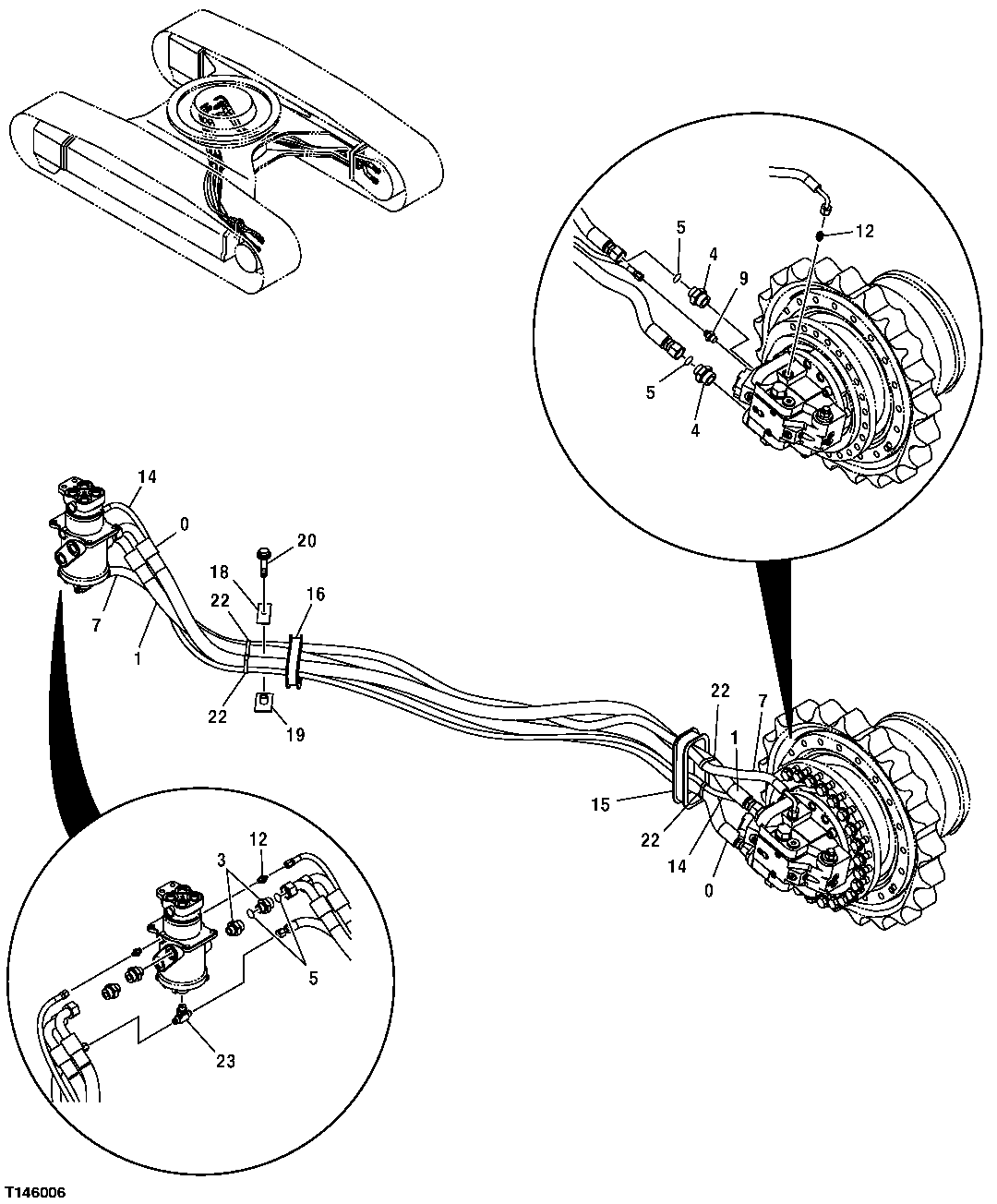

PROPEL MOTOR LINES (TRACK FRAME)(330CLC)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT217987	1	Hydraulic Hose	(SUB FOR AT204776)
1	AT217987	1	Hydraulic Hose	(SUB FOR AT204775)
3	4189601	2	Adapter Fitting	(SUB FOR THA853168, OR A853168THIS APPLICATION)
3	AT318035	1	O-Ring	-
4	A853108	2	Adapter Fitting	-
4	A853188	2	Adapter Fitting	-
5	T76938	4	O-Ring	-
7	4459641	1	Hydraulic Hose	(SUB FOR TH4459641)
9	M800650	1	Packing	SUB FOR 957366
9	A852122	1	Adapter Fitting	-
12	4200465	2	Adapter Fitting	(SUB FOR TH108328)
14	4429283	1	Hydraulic Hose	(SUB FOR 4450505)
15	4380020	1	Grommet	(SUB FOR AT250021)
16	4272436	1	Bushing	(SUB FOR AT201009)
18	4202103	1	Clamp	(SUB FOR TH108302)
19	9736782	1	Clamp	(SUB FOR AT201191)
20	19M8348	1	Cap Screw	M12 X 65
22	H77698	4	Tie Band	-
23	A852544	1	Tee Fitting	(SUB FOR THA852544)
3A	AT318035	1	O-Ring	Not Illustrated, SUB FOR 4506424, TH10055
4A	970860	1	O-Ring	Not Illustrated, SUB FOR TH104634
9A	4506418	1	O-Ring	-
12A	M800650	1	Packing	Not Illustrated
23A	4506418	1	O-Ring	Not Illustrated

PROPEL MOTOR LINES (TRACK FRAME)(330CLC)
