Открытый узел

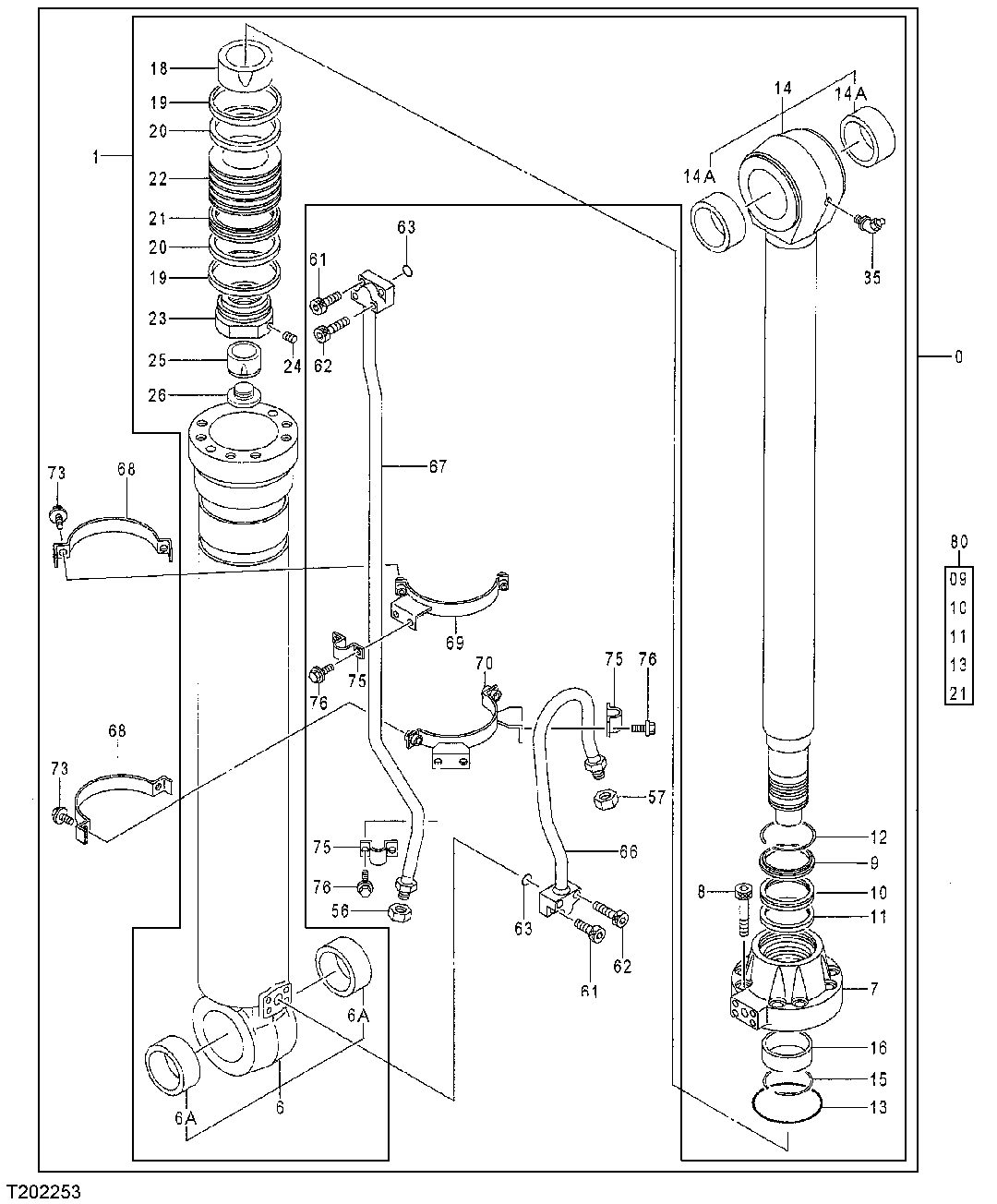

Arm Cylinder, Super Long Front, 330CLC

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9292426	1	Hydraulic Cylinder	-
1	9195062	1	Cylinder	NLA
6	-	1	Part 3	SUB 4646010, (2) 3088474, 8079073, 8079076
6	4646010	1	Hydraulic Cylinder Barrel	-
6	4646010	1	Hydraulic Cylinder Barrel	SUB FOR PG201469
7	1025101	1	Hydr. Cylinder Rod Guide	-
8	M342700	8	Screw	-
9	AT264305	1	Seal	SUB FOR 4370927
10	AT264300	1	Seal	SUB FOR 4411659
11	4411656	1	Ring	-
12	4370058	1	Snap Ring	-
13	AT264309	1	O-Ring	For Heat Problems See DTAC Solution, SUB FOR 4393350
13	4641099	1	O-Ring	Heat Resistant
14	7037432	1	Rod	SUB FOR 7033936
15	4372816	1	Snap Ring	-
16	AT264304	1	Bushing	SUB FOR 4370337
18	2041632	1	Ring	-
19	AT264248	2	Ring	SUB FOR 4370063 OR AT264302
20	AT264303	2	Wear Ring	SUB FOR 4370064
21	AT264301	1	Seal	SUB FOR 4370062
22	3080654	1	Piston	-
23	3062096	1	Nut	-
24	4201806	1	Set Screw	-
25	3079648	1	Ring	-
26	4387203	1	Plug	-
35	T116334	1	Lubrication Fitting	SUB FOR J75581
56	4260204	1	Nut	-
57	4260205	1	Nut	-
61	19M8341	4	Screw	M12 X 45, SUB FOR M341245
62	19M8444	4	Screw	M12 X 60, SUB FOR M341260
63	AT264324	2	O-Ring	SUB FOR A811035 OR TH100044
66	8070112	1	Oil Line	-
67	8070113	1	Oil Line	-
68	3080222	2	Clamp	USE WITH 9195078
68	3088474	2	Clamp	USE WITH 4646010
69	8079073	1	Clamp	USE WITH 4646010
69	8068103	1	Clamp	USE WITH 9195078
70	8068102	1	Clamp	USE WITH 9195078
70	8079076	1	Clamp	USE WITH 4646010
73	19M7550	4	Cap Screw	M10 X 35, SUB FOR J011035
75	4174241	3	Clamp	-
76	19M7402	6	Cap Screw	M10 X 25, SUB FOR J011025
80	9180582	1	Seal Kit	For Heat Problems See DTAC Solution, SUB FOR 9173711, AT264441 OR AT250268
80	9257552	1	Seal Kit	Heat Resistant
90	-	1	Part 47	Super Long Front Kit Not Illustrated, AT314804 NLA
6A	4381859	2	Bushing	-
14A	4381859	2	Bushing	-

Arm Cylinder, Super Long Front, 330CLC

Нет текстового описания
