Открытый узел

Upper Assembly

Upper Assembly

Upper Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

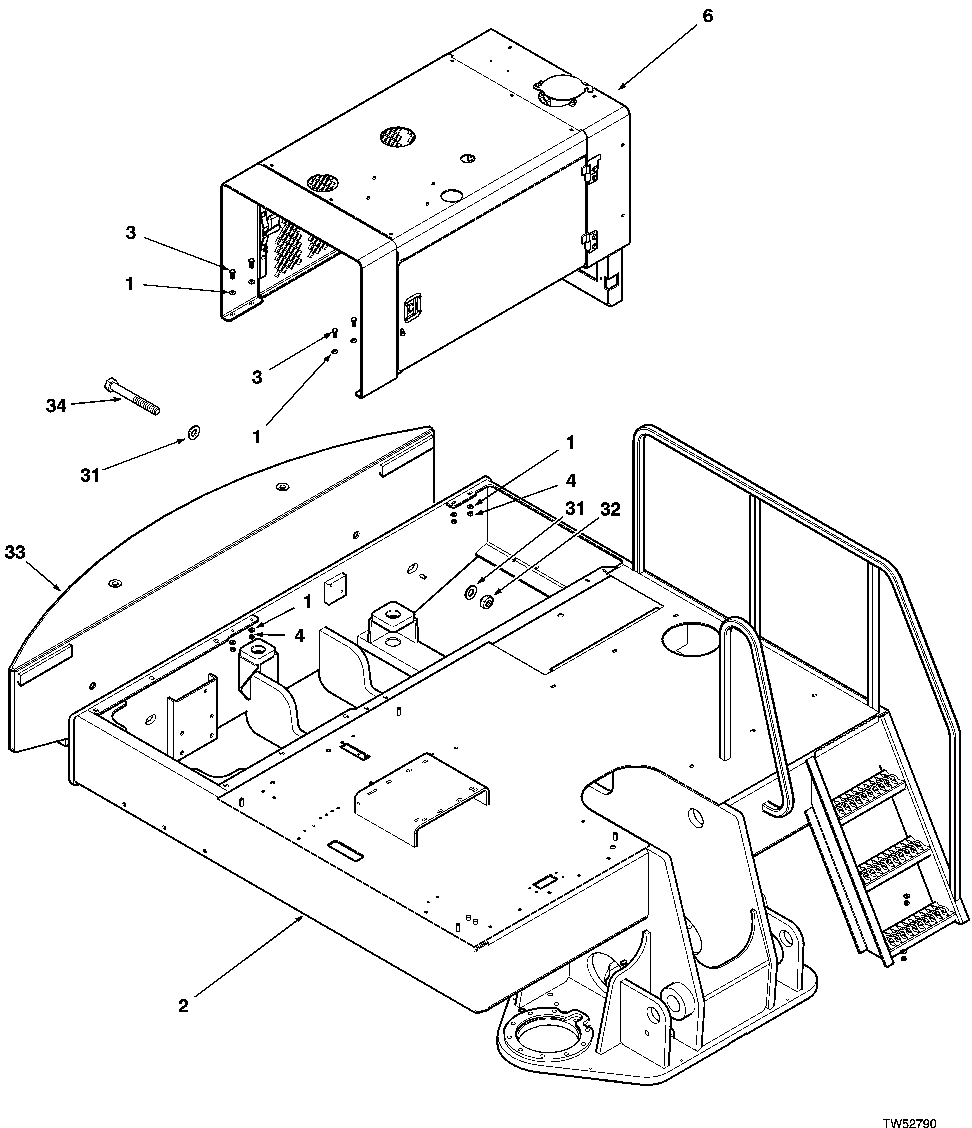

Upper Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7433	16	Washer	10.500 X 20 X 2 mm
2	-	1	Part 2	( F307543 NLA), (330B MODEL) (CONVENIECE ASSEMBLY)
2	-	1	Part 3	( F307265 NLA), (335 MODEL) (CONVENIENCE ASSEMBLY)
2	-	1	Part 4	( F307547 NLA), (430B MODEL) (CONVENIENCE ASSEMBLY)
2	-	1	Part 5	( F307181 NLA), (335 MODEL) (CONVENIENCE ASSEMBLY)
3	19M7662	8	Cap Screw	M10 X 30
4	14M7302	8	Weld Nut	M12
6	-	1	Part 8	-
31	N240840	4	Washer	(SUB FOR F123620)(430B/435 MODELS)
32	A33831	2	Lock Nut	(430B/435 MODELS)
32	F307087	1	Counterweight	NLA
33	F307338	1	Counterweight	(430B MODEL) (CONVENIENCE ASSEMBLY)
33	F307087	1	Counterweight	NLA, (435 MODEL) (CONVENENCE ASSEMBLY)
34	19M9296	2	Cap Screw	(430B/435 MODELS)
