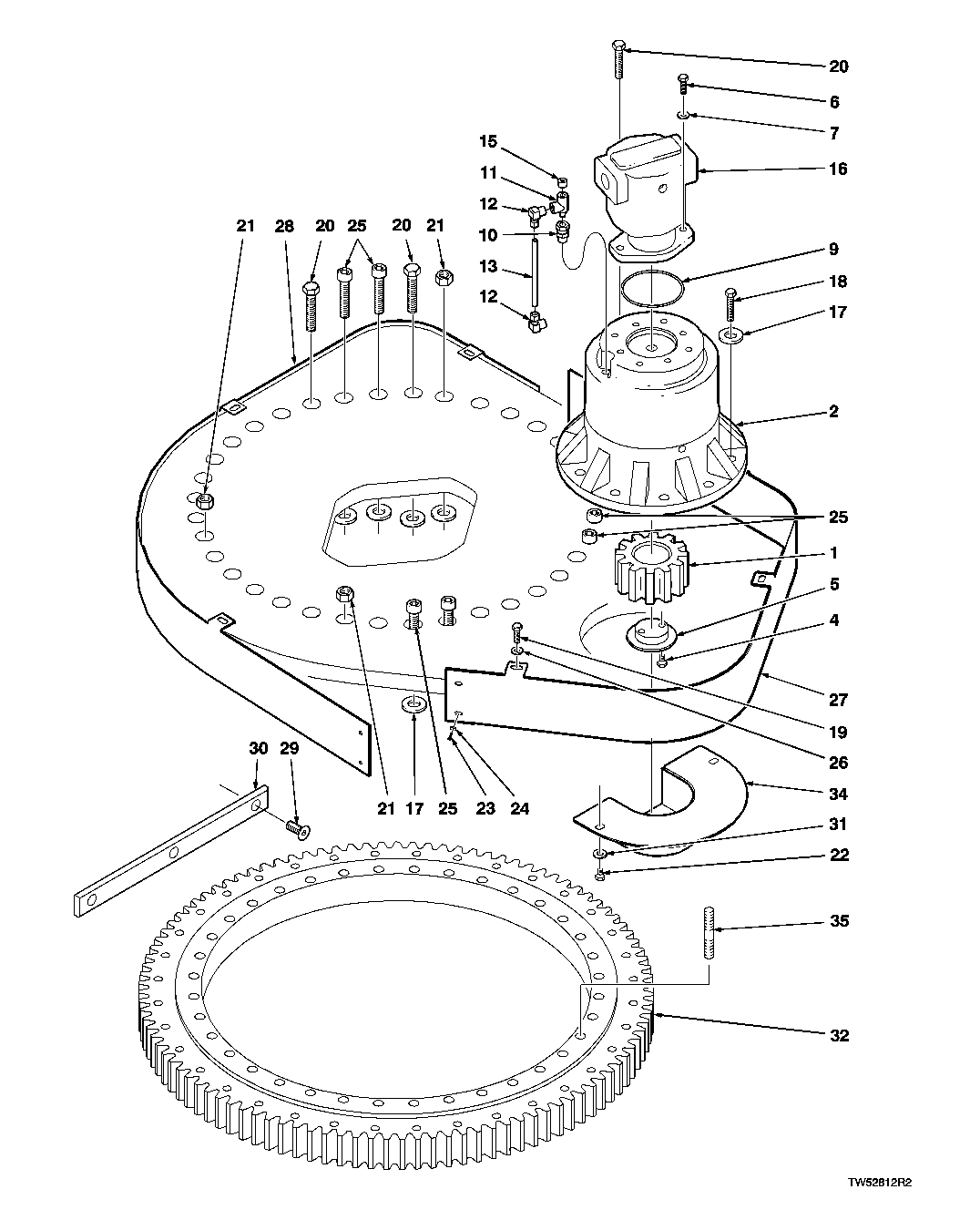

SWING DRIVE MOUNTING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	827576300	1	GEAR	-
2	811885400	1	GEARBOX	-
4	811903500	2	Screw	-
5	827522900	1	RETAINER	-
6	19H2473	2	Cap Screw	1/2" X 1-3/4", (SUB FOR 810082400)
7	R70663	2	Washer	(SUB FOR 810011600)
9	T42302	1	O-Ring	(SUB FOR 810440000)
10	AH987R	1	ADAPTER FITTING	(SUB FOR 810164200)
10	29H601	1	THREADED NIPPLE	3/8"
11	X012T-6-6	1	Tee Fitting	(SUB FOR 811730400)
11	X3/8MMO-S	1	Tee Fitting	(SUB FOR X022T-6-6)
12	X269NTA-6-6	2	Elbow Fitting	(SUB FOR 811664400)
13	F283883	1	Structural Tube	-
15	-	1	Part 14	-
16	-	1	Part 15	(INCLUDES T42302)(SEE SWING MOTOR PAGE FOR PARTS BREAKDOWN)
17	810002100	42	WASHER*3/4	-
18	19H3137	9	Cap Screw	3/4" X 2-3/4", (SUB FOR 810084700)
19	19H3130	6	Cap Screw	5/16" X 1-3/4"
20	19H3281	26	Cap Screw	3/4" X 4-1/2", (SUB FOR 810379100)
21	14H863	4	Nut	3/4", (SUB FOR 810427600)
22	19H2943	2	Cap Screw	1/2" X 3/4", (SUB FOR 810868600)
23	19H3880	4	Screw	-
24	810878100	4	WASHER*1/4	-
25	811962300	6	CAPSCREW	-
26	21H1294	6	Screw	(SUB FOR F123623)
27	F387175	1	Guard	NLA, L.H. BEARING
28	F387176	1	Guard	NLA, R.H. BEARING
29	19H3886	6	Screw	(SUB FOR F123613)
30	F305393	2	Cushion	STABILIZER
31	R70663	2	Washer	(SUB FOR F123562)
32	811902900	1	BEARING	-
34	F277560	1	Grease Cup	-
35	811936500	4	STUD	-
