SEPARATOR RIGHT - HAND SIDE SHEETS AND FRAME

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H819	8	Wing Nut	5/16"
1	03H1540	8	Bolt	5/16" X 3/4"
2	P47159	1	Clip	-
3	H77885	1	Door	-
4	19H1227	2	Cap Screw	1/4" X 1/2"
4	19H1227	2	Cap Screw	1/4" X 1/2"
4	BP13712	1	Nut	(SUB FOR P41706)
5	H77883	2	Door	-
5	H77883	1	Door	-
6	AH112245	1	Frame	(SUB FOR AH76511, AH87513, AH94141 AND AH101577)
7	H76105	1	Support	-
7	H92938	1	Support	-
8	P47415	1	Key	-
9	19H2020	1	Cap Screw	5/16" X 1/2"
10	H10835	1	RETAINER	-
11	19H1815	2	Cap Screw	1/2" X 1-1/4"
11	14H1040	2	Nut	1/2"
11	12H301	2	Lock Washer	1/2"
12	10H1026	3	Bolt	3/8" X 1"
12	14H812	3	NUT	3/8"
13	19H3239	2	Cap Screw	3/8" X 1-1/4"
13	14H812	2	NUT	3/8"
14	24H1122	2	Washer	3/8" X 7/8" X 0.083"
15	H86204	1	Gusset	LOWER
16	19H1731	5	Cap Screw	3/8" X 1"
16	14H812	5	NUT	3/8"

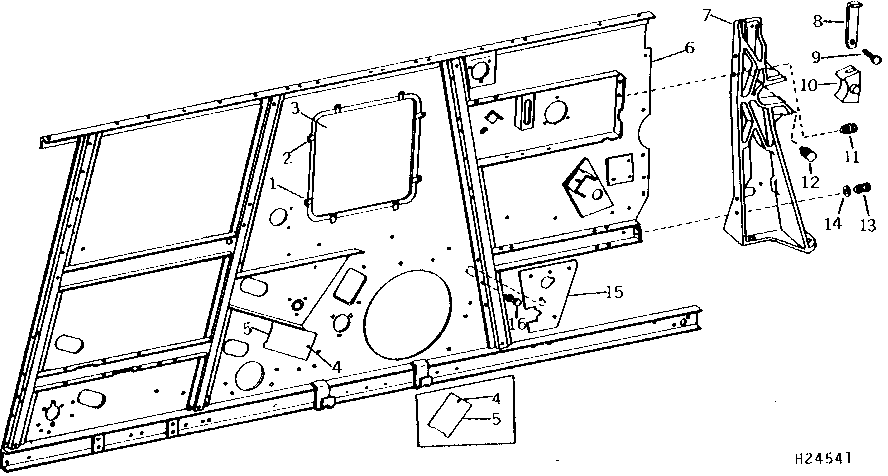

SEPARATOR RIGHT - HAND SIDE SHEETS AND FRAME
