SEPARATOR FRONT SHEETS, SEALS, DOORS, FEED PLATE, AND STONE TRAP

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1305	11	Washer	13/32" X 13/16" X 0.065"
1	24H1305	5	Washer	13/32" X 13/16" X 0.065"
2	HZ5621H	4	Spring	-
3	11M1383	4	Cotter Pin	3.200 X 20 mm
4	H76877	2	Pin Fastener	-
5	AH77074	1	Door	-
5	AH81042	1	Door	-
5	AH85841	1	Door	-
5	AH87715	1	Door	CYLINDER
6	03H1463	5	Bolt	3/8" X 3/4"
6	14H812	5	NUT	3/8"
6	14H785	5	Nut	5/16"
6	03H1540	5	Bolt	5/16" X 3/4"
7	19H1900	12	Cap Screw	5/16" X 3/4"
7	14H785	12	Nut	5/16"
7	19H1900	5	Cap Screw	5/16" X 3/4"
7	14H785	5	Nut	5/16"
8	H80413	1	Seal	CYLINDER DOOR
9	H75730	1	Strip	-
10	H78937	1	Seal	-
11	AH75228	1	Separator	-
11	AH85399	1	Separator	-
12	19H2284	5	Cap Screw	3/8" X 7/8"
12	14H812	5	NUT	3/8"
13	19H1731	1	Cap Screw	3/8" X 1"
13	14H812	1	NUT	3/8"
14	H75545	1	Rod	-
14	H76246	1	Pin	-
16	H80243	1	Seal	-
17	H80245	1	Angle	-
18	AH87600	1	Door	(SUB FOR AH75146)
19	24H1136	2	Washer	11/32" X 11/16" X 0.065"
20	P39705	2	Pin	-
21	H82495	1	Hinge	-
22	24H1305	5	Washer	13/32" X 13/16" X 0.065"
23	14H812	5	NUT	3/8"
23	03H1463	5	Bolt	3/8" X 3/4"
15A	AH83398	1	Plate	-
15A	H76919	1	Plate	-
15B	H82494	1	Plate	FEED
15B	H83268	1	Plate	FEED

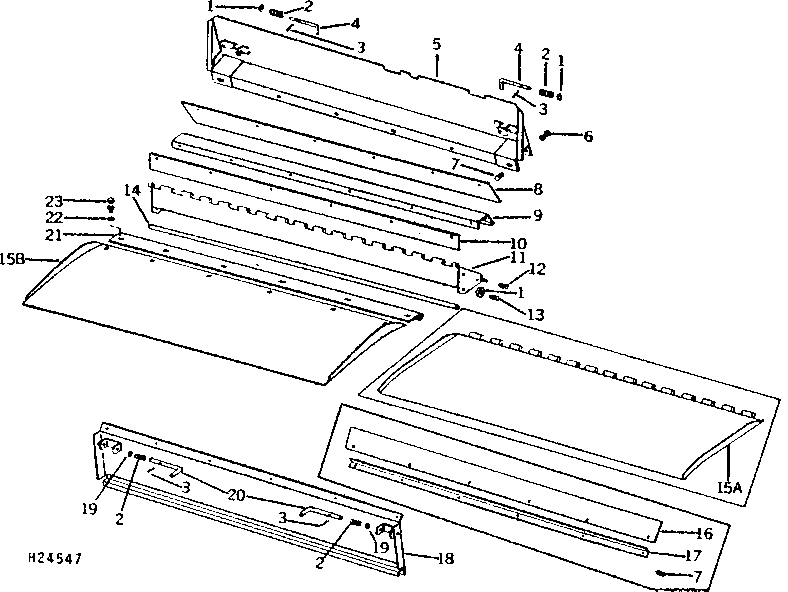

SEPARATOR FRONT SHEETS, SEALS, DOORS, FEED PLATE, AND STONE TRAP
