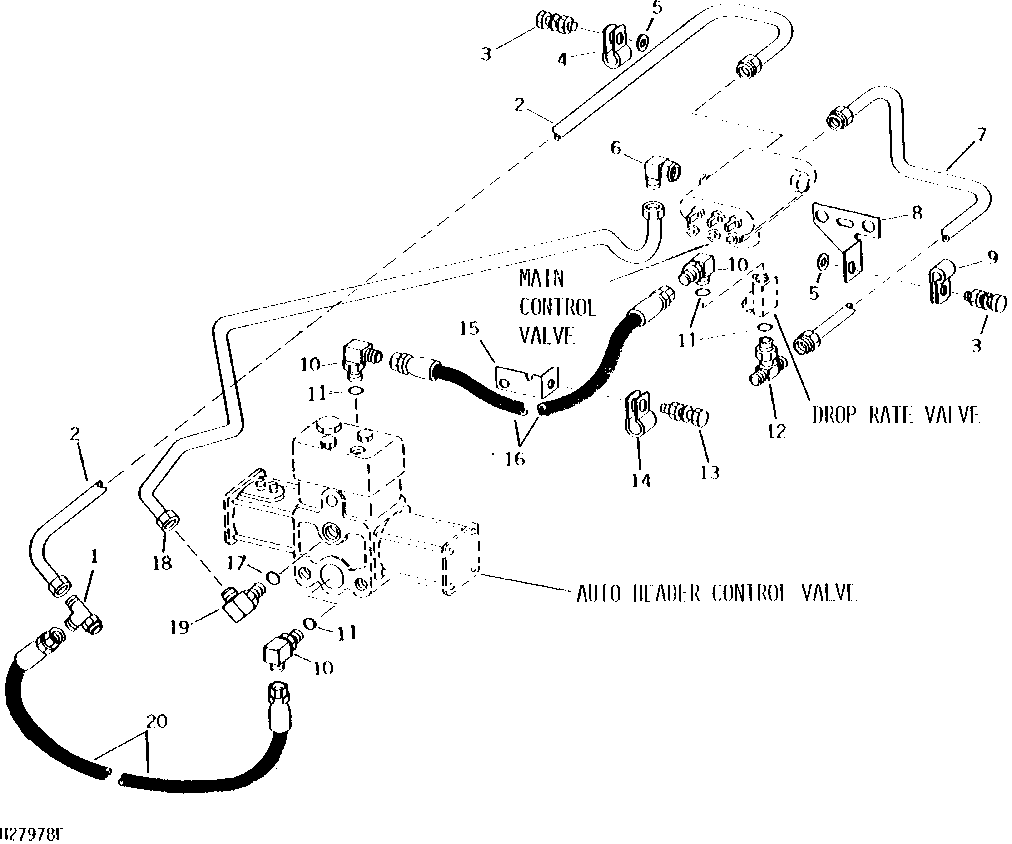

HYDRAULIC LINES AND HOSES (AUTOMATIC HEADER HEIGHT CONTROL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN33434	1	Tee Fitting	-
2	AH89610	1	Line	FRONT, RETURN
3	19H1900	2	Cap Screw	5/16" X 3/4"
3	12H303	2	Lock Washer	5/16"
3	14H785	2	Nut	5/16"
4	H75541	1	Clamp	-
5	24H1243	2	WASHER	11/32" X 5/8" X 1/16"
6	AH75164	1	Elbow Fitting	-
7	AH89609	1	Line	UPPER, PLATFORM
8	H88393	1	Bracket	-
9	AH76882	1	Clip	-
10	AT32332	3	Elbow Fitting	(SUB FOR AR26763)
11	R26375	4	O-Ring	-
12	AT42939	1	Tee Fitting	(SUB FOR AR32667)
13	19H1813	1	CAP SCREW	5/16" X 5/8"
13	12H303	1	Lock Washer	5/16"
13	14H785	1	Nut	5/16"
14	AH78237	1	Clamp	-
15	H88373	1	Bracket	-
16	AH89607	1	Hydraulic Hose	813 MM (32") LONG
17	R26448	1	O-Ring	-
18	AH89608	1	Line	PRESSURE
19	AT32337	1	ELBOW FITTING	(SUB FOR AR37017)
20	AH89613	1	Hydraulic Hose	660 MM (26") LONG

HYDRAULIC LINES AND HOSES (AUTOMATIC HEADER HEIGHT CONTROL)
