FEEDER CONVEYOR IDLER SHAFT AND FEEDER DRUM (4501 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH76477	1	Drum	-
2	H77750	1	Shaft	-
3	11M1383	2	Cotter Pin	3.200 X 20 mm
4	H81710	2	Pin Fastener	DRILLED
5	JD8665	2	Ball Bearing	(SUB FOR JD8555)
6	03H1500	6	Bolt	3/8" X 1"
6	14H812	6	NUT	3/8"
7	H80806	2	Housing	-
8	22H897	2	Set Screw	1/4" X 1/4"
9	JD8554	2	Eccentric Locking Collar	-
10	AH116698	2	Arm	FLOAT (SUB FOR AH79728)
11	03H1439	2	Bolt	1/2" X 1-3/4"
11	12H301	2	Lock Washer	1/2"
11	14H1040	2	Nut	1/2"
12	H84946	1	Stop	(LH) (REGULAR FEEDER HOUSE)
12	H84945	1	Stop	(RH) (REGULAR FEEDER HOUSE)
13	H97322	2	Cam	(SUB FOR H84941)
14	H84942	2	Plate	-
15	H84944	2	Stop	-
16	H84943	2	Bolt	-
17	H76694	2	Eyebolt	-
18	12H301	2	Lock Washer	1/2"
19	14H1040	2	Nut	1/2"
20	03H1540	4	Bolt	5/16" X 3/4"
20	14H785	2	Nut	5/16"
21	H81074	4	Clip	-
22	14H1040	2	Nut	1/2"
23	H81277	2	Bushing	-
24	24H1162	4	Washer	17/32" X 1-1/4" X 0.060"
25	H31381	2	Bolt	-

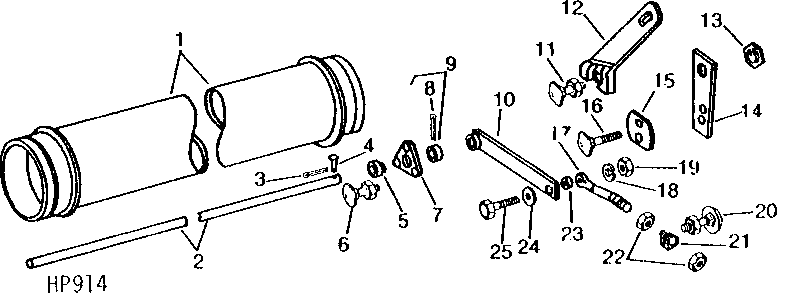

FEEDER CONVEYOR IDLER SHAFT AND FEEDER DRUM (4501 - )
