Открытый узел

Engine Power Shaft Closure

Engine Power Shaft Closure

Engine Power Shaft Closure

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

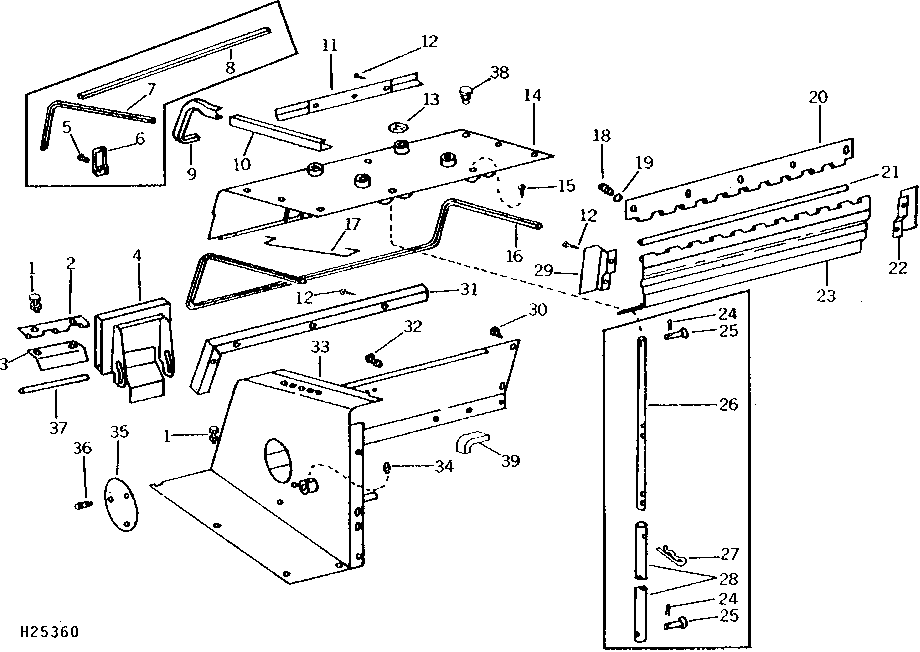

Engine Power Shaft Closure

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H785	5	Nut	5/16"
1	21H1331	5	SCREW	5/16" X 1"
2	H113113	1	Hinge	(SUB FOR H75987)
3	H78289	1	Deflector	-
4	AH85464	1	Door	UPPER TAILINGS (WITHOUT OPERATOR'S CAB), (SUB FOR AH76663 AND AH84957)
4	AH86444	1	Door	UPPER TAILINGS (WITH OPERATOR'S CAB)
5	H78124	2	Rivet	-
6	AH61903	1	Latch	-
7	-	2	Part 9	693 MM (27-5/16"), (CUT FROM H81660)
8	-	1	Part 10	540 MM (21-1/4"), (CUT FROM H81660)
9	H85496	1	Retainer	(RH) CORNER, INSULATION
9	H85497	1	Retainer	(LH) CORNER, INSULATION
10	H85492	1	Channel	(RH) LID, INSULATION
10	H85493	1	Channel	(LH) LID, INSULATION
11	H85494	1	Channel	FRONT, LID INSULATION
12	H85233	18	Rivet	-
13	H85464	4	Push Nut	-
14	AH81427	1	Cover	(SUB FOR AH76592)
14	AH85461	1	Cover	-
15	H76139	4	Screw	SELF-TAPPING
16	-	1	Part 21	21 MM X 25 MM X 1981 MM (27/32" X 1" X 78"), (CUT FROM AH83289)
17	H84975	1	Support	-
18	21H1304	4	Screw	5/16" X 3/4"
18	14H785	4	Nut	5/16"
19	24H1136	4	Washer	11/32" X 11/16" X 0.065"
20	H84981	1	Hinge	UPPER
20	H78132	1	Hinge	UPPER
21	H78134	1	Dowel Pin	-
22	AH85457	1	Hinge	(RH)
23	AH76594	1	Hinge	LOWER
23	AH85457	1	Hinge	LOWER
24	11M7015	2	Cotter Pin	3.200 X 25 mm
25	M43649	2	Pin	(SUB FOR P47140)
26	H80465	1	Tube	UPPER
27	304SE	1	Spring Locking Pin	-
28	H80464	1	Tube	LOWER
29	H85458	1	Cover	(LH) INSULATION
30	H65108	2	Screw	SELF-TAPPING
31	H85498	1	Retainer	SEAT, INSULATION
32	21H1331	4	SCREW	5/16" X 1"
32	14H785	4	Nut	5/16"
33	AH76597	1	Shroud	(SUB AH81430)
33	AH81430	1	Shroud	(SUB AH83354)
33	AH83354	1	Shroud	(SUB AH85462)
33	AH85462	1	Shroud	-
34	JD7797	1	Lubrication Fitting	-
35	H99260	1	Door	(SUB FOR H80195)
36	19H1919	3	Cap Screw	1/4" X 5/8"
36	14H786	3	Nut	1/4"
37	H75985	1	Dowel Pin	CUT TO 6.88", (CUT FROM H76083)
38	H85465	14	Plug	(LESS OPERATOR'S CAB)
39	-	1	Part 52	27 MM X 27 MM X 127 MM (1-1/16" X 1-1/16" X 5"), (CUT FROM H88770)
