ENGINE COMPARTMENT UPPER DOOR FRAME AND HINGES ( - 100000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH77266	1	Hinge	-
2	H86847	2	Clip	(SUB FOR H80162 AND H83508)
3	24H1305	4	Washer	13/32" X 13/16" X 0.065"
4	19H1732	2	Cap Screw	3/8" X 1-1/4"
4	14H812	2	NUT	3/8"
5	H78670	1	Retainer	CENTER
6	19H1813	10	CAP SCREW	5/16" X 5/8"
6	14H785	8	Nut	5/16"
7	24H1136	8	Washer	11/32" X 11/16" X 0.065"
8	H80866	2	Clamp	-
9	H80869	2	Strap	-
10	19H2102	4	Cap Screw	1/4" X 1-3/4"
10	14H786	4	Nut	1/4"
11	H77578	1	Pin	(SUB FOR H79411)
12	19H1813	4	CAP SCREW	5/16" X 5/8"
13	H79409	2	Hinge	-
14	H80865	1	Retainer	UPPER (LH)
15	14H785	2	Nut	5/16"
15	19H2127	2	Cap Screw	5/16" X 7/8"
16	H78669	1	Retainer	LOWER (LH)
17	AH77131	1	Frame	-
18	H80281	1	Bracket	-
19	H65108	2	Screw	SELF-TAPPING
20	H78663	1	Retainer	UPPER (RH)
21	19H1936	2	Cap Screw	3/8" X 3/4"
22	H80674	1	Brace	LOWER
23	H80337	1	Rivet	-
24	H80673	1	Brace	UPPER
25	21H1331	2	SCREW	5/16" X 1"
25	14H785	2	Nut	5/16"
26	H78668	1	Retainer	LOWER (RH)
27	H80876	1	Rod	FRONT, LOWER
28	H80874	1	Rod	REAR, UPPER
29	H80877	1	Rod	REAR, LOWER
30	H80875	1	Rod	FRONT, UPPER
31	19H2020	2	Cap Screw	5/16" X 1/2"

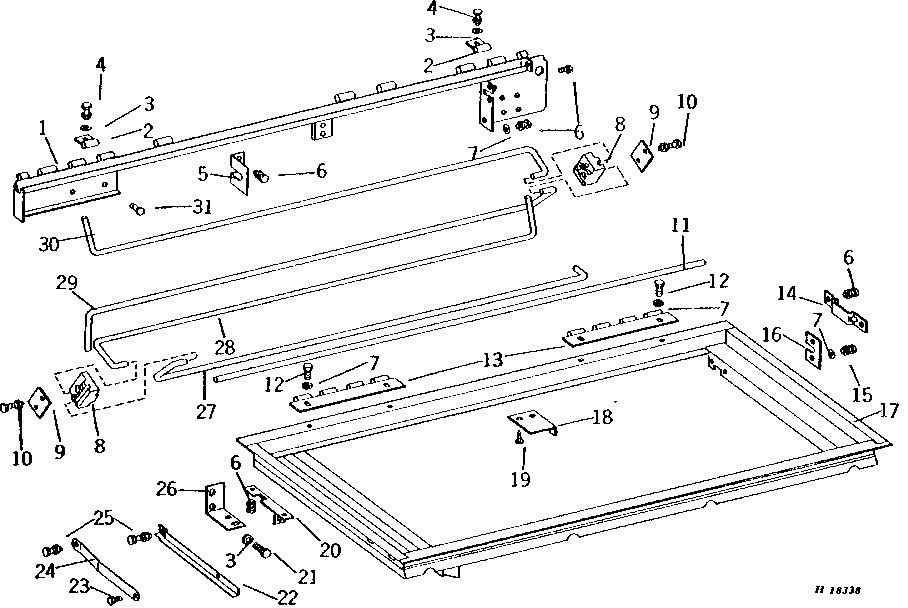

ENGINE COMPARTMENT UPPER DOOR FRAME AND HINGES ( - 100000)
