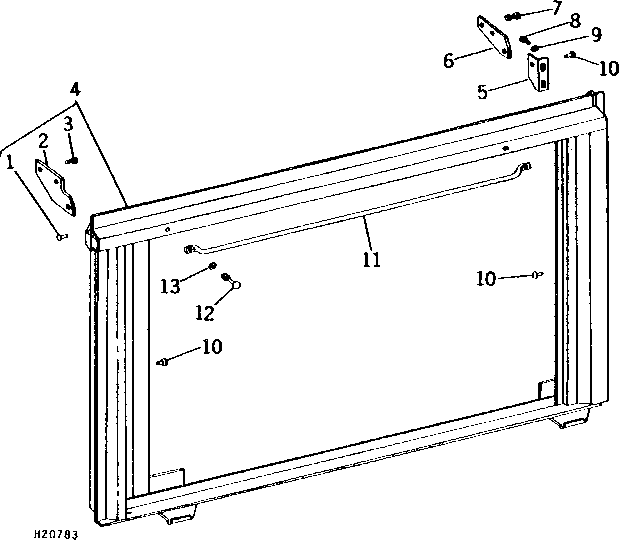

ENGINE COMPARTMENT MIDDLE DOOR FRAME (2352 - 100000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M15695	1	Rivet	-
2	H79024	1	Hinge	(RH)
3	19H1900	2	Cap Screw	5/16" X 3/4"
4	AH81742	1	Frame	-
5	H81872	1	Hinge	OUTER (LH)
6	H79023	1	Hinge	INNER (LH)
7	19H1900	2	Cap Screw	5/16" X 3/4"
7	14H785	2	Nut	5/16"
8	19H1813	2	CAP SCREW	5/16" X 5/8"
9	24H1136	2	Washer	11/32" X 11/16" X 0.065"
10	M15695	3	Rivet	-
11	H80731	1	Handle	-
12	03H1512	2	Bolt	3/8" X 2-1/2"
12	14H812	2	NUT	3/8"
13	24H1315	2	Washer	13/32" X 2-1/8" X 0.134"

ENGINE COMPARTMENT MIDDLE DOOR FRAME (2352 - 100000)
