Открытый узел

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 2351)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M15695	1	Rivet	-
2	H79024	1	Hinge	(RH)
3	19H1900	2	Cap Screw	5/16" X 3/4"
4	AH76719	1	Frame	-
5	H81872	1	Hinge	OUTER (LH)
6	H79023	1	Hinge	INNER (LH)
7	19H1900	2	Cap Screw	5/16" X 3/4"
7	14H785	2	Nut	5/16"
8	19H1813	2	CAP SCREW	5/16" X 5/8"
9	24H1136	15	Washer	11/32" X 11/16" X 0.065"
10	M15695	3	Rivet	-
11	M40529	2	Pin Fastener	DRILLED
12	11M7086	2	Cotter Pin	2.500 X 50 mm
13	H81869	2	Bushing	-
14	H81870	2	Pin Fastener	-
15	34H245	2	Spring Pin	1/8" X 5/8"
16	R227R	2	Spring	-
17	AH80430	1	Plate	(LH) LATCH
18	03H1540	2	Bolt	5/16" X 3/4"
18	14H785	2	Nut	5/16"
19	H80330	2	Latch	LOWER
20	14H785	4	Nut	5/16"
21	AH78590	1	Handle	-
22	H80322	1	Handle	-
23	11M7081	2	Cotter Pin	2.500 X 20 mm
24	34H251	2	Spring Pin	1/8" X 1"
25	24H1305	2	Washer	13/32" X 13/16" X 0.065"
26	AH78588	1	Latch	(LH)
27	19H2127	4	Cap Screw	5/16" X 7/8"
27	14H785	4	Nut	5/16"
28	H80319	2	Hook	-
29	H80731	1	Handle	-
30	03H1652	2	BOLT	5/8" X 1-1/2"
30	14H812	2	NUT	3/8"
31	24H1315	2	Washer	13/32" X 2-1/8" X 0.134"
32	H80341	1	Spring	(RH)
33	AH78584	1	Latch	(RH)
34	AH80429	1	Plate	(RH)
35	H80742	1	Shim	-
36	H81871	1	Spring	(LH)

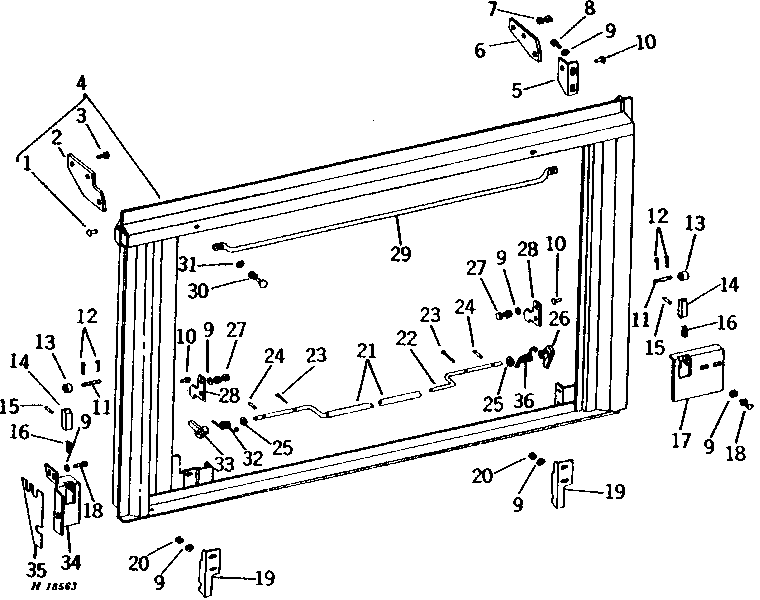

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 2351)

Нет текстового описания
