Открытый узел

DIESEL FUEL LINES

DIESEL FUEL LINES

DIESEL FUEL LINES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

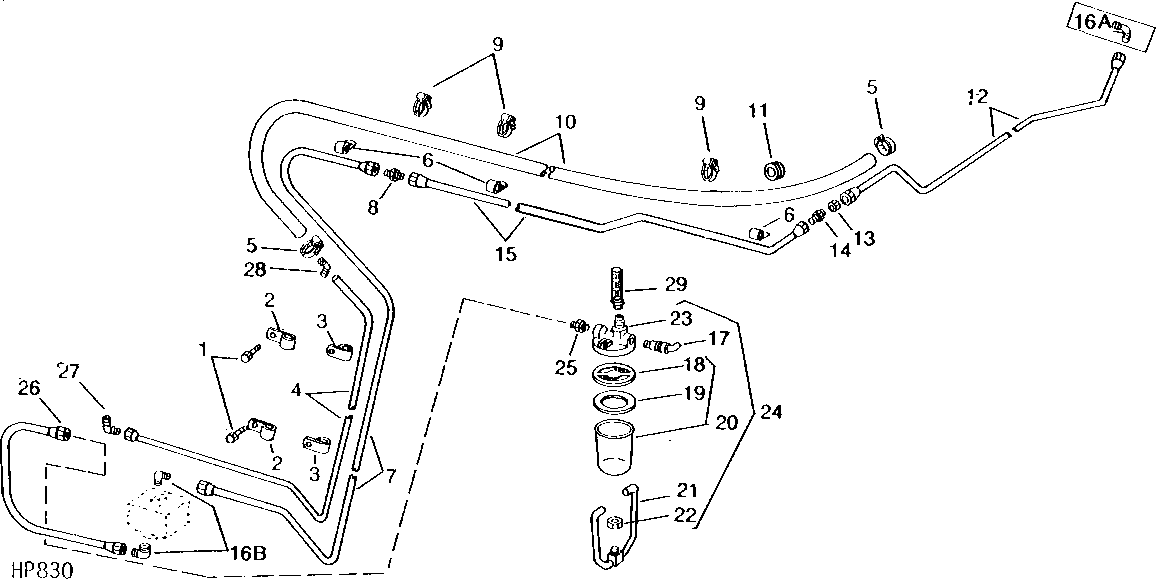

DIESEL FUEL LINES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H785	2	Nut	5/16"
1	19H1900	2	Cap Screw	5/16" X 3/4"
2	T32231	2	Clamp	-
3	T13914	2	Clamp	CUSHIONED
4	AH79762	1	Fuel Line	(RETURN, LOWER)
5	T13254	2	Clamp	-
6	AH77279	3	Clip	-
7	AH77926	1	Fuel Line	LOWER
8	U42417	1	Coupling	(SUB FOR H64749)
9	H77698	4	Tie Band	(SUB FOR M66044)
9	H77698	3	Tie Band	(SUB FOR M66044)
9	H77698	3	Tie Band	(SUB FOR M66044)
10	TY22418	1	Bulk Hose	3050 MM (120"), RETURN (SUB FOR H81361 AND H83966)
11	H79481	1	Grommet	-
12	AH79759	1	Fuel Line	(UPPER)
12	AH90895	1	Fuel Line	(UPPER)
13	R27296	1	Nut	-
14	AR35981	1	Elbow Fitting	-
15	AH77277	1	Fuel Line	(MIDDLE)
17	AA4298R	1	Valve	("L" HANDLE)
17	AH98799	1	Hand Operated Valve	("T" HANDLE)
18	AA4297R	1	Screen	-
18	AH96221	1	Screen	-
19	C1778R	1	Isolator	-
20	AA4507R	1	Sediment Bowl	-
21	AA517R	1	Bail	-
22	R21752	1	Nut	-
23	-	1	Part 31	-
24	AH106484	1	Fuel Filter	(USE WITH AH106982)
24	AH78648	1	Fuel Filter	(SUB AH106484 AND AH106982)
24	AH97859	1	Fuel Filter	(SUB AH106484 AND AH106982)
25	R27346	1	Fitting	-
26	AH75547	1	Fuel Line	PUMP
27	AR26670	1	Elbow Fitting	90°
28	M84497	1	Elbow Fitting	90°
29	AH106982	1	Screen	(STANDPIPE) (USE WITH AH106484)
16A	T30738	3	ELBOW FITTING	90°
16A	AR26674	3	ELBOW FITTING	-
16B	T30738	2	ELBOW FITTING	90°
