Открытый узел

CARBURETOR THROTTLE BODY ASSEMBLY

CARBURETOR THROTTLE BODY ASSEMBLY

CARBURETOR THROTTLE BODY ASSEMBLY

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

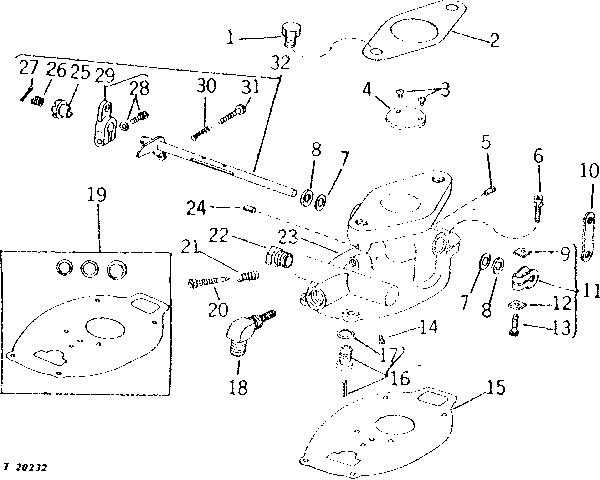

CARBURETOR THROTTLE BODY ASSEMBLY

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2676	2	Cap Screw	3/8" X 1"
2	R98821	1	GASKET	(SUB FOR T10079)
3	AT25821	2	SCREW WITH WASHER	-
4	R56747	1	ACCELERATOR	(SUB FOR 14273)
5	T32502	1	Groove Pin	-
6	15-A85	4	SCREW	(SUB FOR 15A85)
7	44-68	2	PACKING	(KIT AR52593)
8	55-261	2	RETAINER	(KIT AR52593)
9	H22571	1	Nut	-
10	T32496	1	Lever	-
11	121-501	1	Clevis	-
12	78-A4	1	Washer	(SUB FOR 78A4)
13	AR76704	1	SCREW	-
14	49-101L	1	NOZZLE	(SUB FOR 15A297)
15	16-A41	1	GASKET	(KIT AR52593) (SUB FOR 16A41)
16	AT31442	1	FLOW CONTROL HYD. VALVE	-
17	R10170	1	GASKET	(KIT AR52593)
18	T23528	1	STRAINER	-
19	AR56086	1	GASKET KIT	-
20	43-33	1	NEEDLE	(KIT AR52593)
21	24-340	1	SPRING	(KIT AR52593)
22	B17682	1	PLUG	-
23	AT31814	1	Housing	-
24	34H387	1	Spring Pin	3/16" X 3/4"
25	T32501	1	Bushing	-
26	T32497	1	Spring	-
27	11M7077	1	Cotter Pin	1.600 X 25 mm
28	15-A296	1	Screw	(SUB FOR 15A296)
29	AT31813	1	Lever	-
30	R10104	1	SPRING	-
31	T27410	1	SCREW	-
32	AT31812	1	Shaft	-
..	AT30264	1	Carburetor	(SUB AR67706 AND RE39188)
