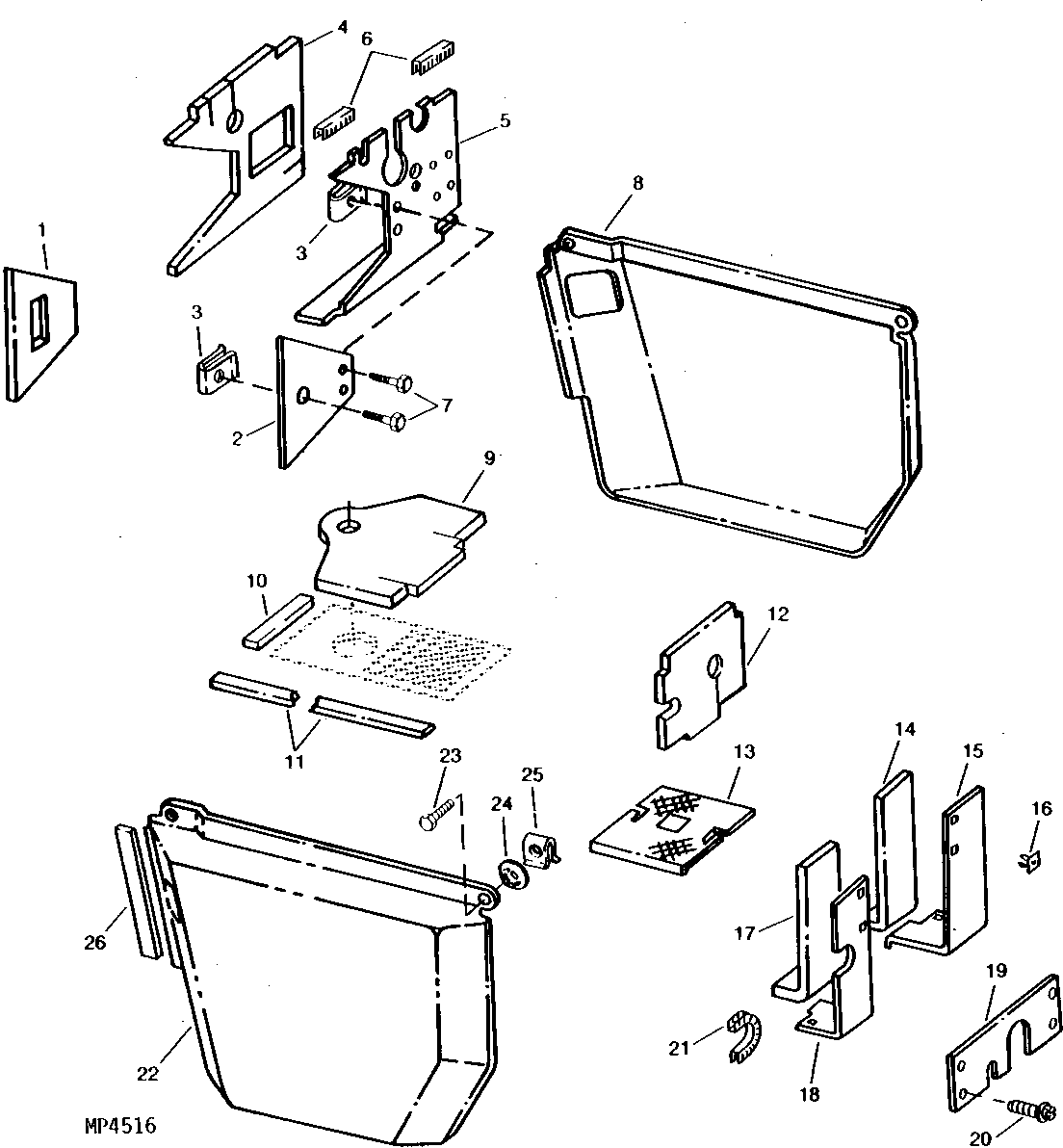

ENGINE SIDE PANELS, BAFFLES AND FOAM [E02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M89069	1	PAD	FRONT BAFFLE EXTENSION
2	M89067	1	DEFLECTOR	FRONT EXTENSION
3	M84972	3	Nut	-
4	M89068	1	PAD	FRONT BAFFLE
5	M89066	1	DEFLECTOR	FRONT
6	-	2	Part 6	FLEX 75MM (3") (CUT FROM 3' M89467)
7	19M7774	3	Screw	M6 X 12
8	AM101288	1	PANEL	R.H.
9	M90127	1	PAD	REAR BOTTOM
10	-	1	Part 10	340MM (13") (CUT FROM 50' M89687)
11	-	2	Part 11	480MM (19") (CUT FROM 50' M89687)
12	M89179	1	PAD	REAR
13	M89363	1	PAD	FRAME SEAL
14	M89074	1	FOAM PAD	R.H. REAR (SUB M116234)
15	M93642	1	DEFLECTOR	R.H. REAR, (SUB FOR M89070) (SUB M116232)
16	M63775	4	Nut	-
17	M89075	1	PAD	L.H. REAR
18	M89071	1	DEFLECTOR	L.H. REAR
19	M89072	1	DEFLECTOR	REAR
20	AM102597	4	SCREW WITH WASHER	(SUB FOR 37H73 AND 24H1243)
21	-	1	Part 21	FLEX 55MM (2") (CUT FROM 3' M89467)
22	AM101289	1	PANEL	L.H.
23	19M7775	2	Screw	M6 X 16
24	M80082	2	Push Nut	-
25	M84972	2	Nut	-
26	-	2	Part 26	175MM (9") (CUT FROM 50' M89687)

ENGINE SIDE PANELS, BAFFLES AND FOAM [E02]
