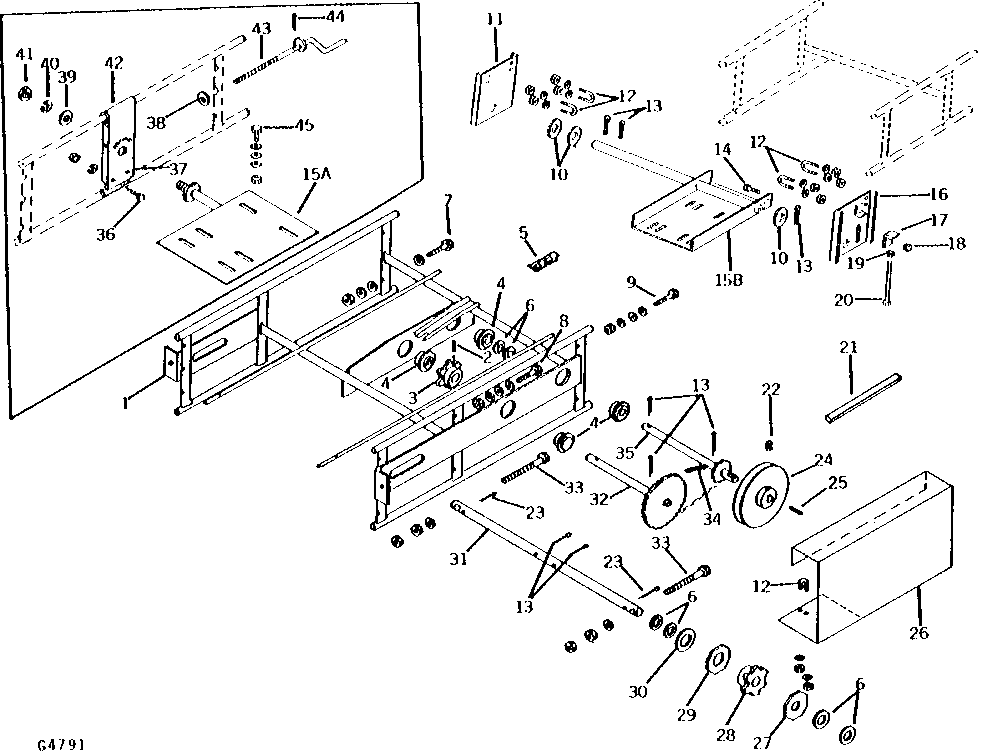

POWER TRANSFER DRIVE [A11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GEUA5486A	1	FRAME	-
2	GEP1310	1	PIN FASTENER	-
3	GE475BB	1	DRIVE SPROCKET	6-TOOTH
4	GEP1451	4	BALL BEARING	(SUB FOR GEP1443)
5	-	1	Part 5	(ASSEMBLE FROM AH62697 AND H85235) 22 LINKS
6	GEP2325	10	WASHER	-
7	19H2043	3	Cap Screw	5/16" X 3-1/2"
7	12H303	3	Lock Washer	5/16"
7	24H1243	2	WASHER	11/32" X 5/8" X 1/16"
7	14H785	3	Nut	5/16"
8	19H1875	1	Cap Screw	5/16" X 1-3/4"
8	12H303	1	Lock Washer	5/16"
8	24H1243	2	WASHER	11/32" X 5/8" X 1/16"
8	14H785	2	Nut	5/16"
9	12H303	1	Lock Washer	5/16"
9	14H785	1	Nut	5/16"
9	24H1243	2	WASHER	11/32" X 5/8" X 1/16"
9	19H2044	1	Cap Screw	5/16" X 4"
10	24H1473	3	Washer	1-9/64" X 2-1/8" X 0.048"
11	GE5726	1	BRACKET	L.H.
12	GEP3038	5	U-BOLT	-
12	12H302	10	Lock Washer	1/4"
12	14H786	10	Nut	1/4"
13	11H218	8	Cotter Pin	3/16" X 1-1/2"
14	03H1519	1	Bolt	3/8" X 1"
16	GEPA5723	1	BRACKET	R.H.
17	GE1482	1	CLIP	-
18	C744DN	1	LOCK NUT	-
19	14H812	3	NUT	3/8"
20	19H3118	1	Cap Screw	3/8" X 4-1/2"
21	GEP3045A	1	V-BELT	-
22	22H835	1	Set Screw	5/16" X 1/2"
23	11H249	2	Cotter Pin	1/4" X 2"
24	GEP3397	1	BELT	-
25	-	1	Part 37	1/4" X 1/4" X 1" (CUT FROM H64374 IN KEY STOCK KIT AH64587)
26	GEPA5502A	1	GUARD	-
27	GE5383	1	DISK	L.H.
28	GEPA634	1	CHAIN SPROCKET	WITH CLUTCH; 6-TOOTH
29	GE5382	1	DISK	R.H.
30	GE5481A	1	WASHER	(SUB FOR GE5481)
31	GE5505A	1	SHAFT	-
32	GEPA5500	1	SHAFT	-
33	08H4064	2	CAP SCREW	1/2" X 7"
33	12H301	2	Lock Washer	1/2"
33	14H1040	6	Nut	1/2"
34	-	1	Part 48	(ASSEMBLE FROM AH77089, AH77090 AND AH77091) 69 LINKS
35	GEPA5498	1	JACKSHAFT	-
36	12H303	2	Lock Washer	5/16"
36	14H785	2	Nut	5/16"
36	19H1900	2	Cap Screw	5/16" X 3/4"
37	GE5293	1	BRACKET	LOWER
38	24H1305	1	Washer	13/32" X 13/16" X 0.065"
39	24H1391	1	Washer	25/32" X 1-5/16" X 0.060"
40	12H236	1	Lock Washer	3/4"
41	14H794	1	Nut	3/4"
42	GEPA5294	1	BRACKET	UPPER
43	GEPA5109B	1	CRANK	-
44	11H236	1	Cotter Pin	1/8" X 1"
45	14H785	1	Nut	5/16"
45	12H303	1	Lock Washer	5/16"
45	24H1243	2	WASHER	11/32" X 5/8" X 1/16"
45	19H1905	1	Cap Screw	5/16" X 1"
15A	GEPA5295	1	SUPPORT	-
15B	GEPA5719	1	SUPPORT	-
