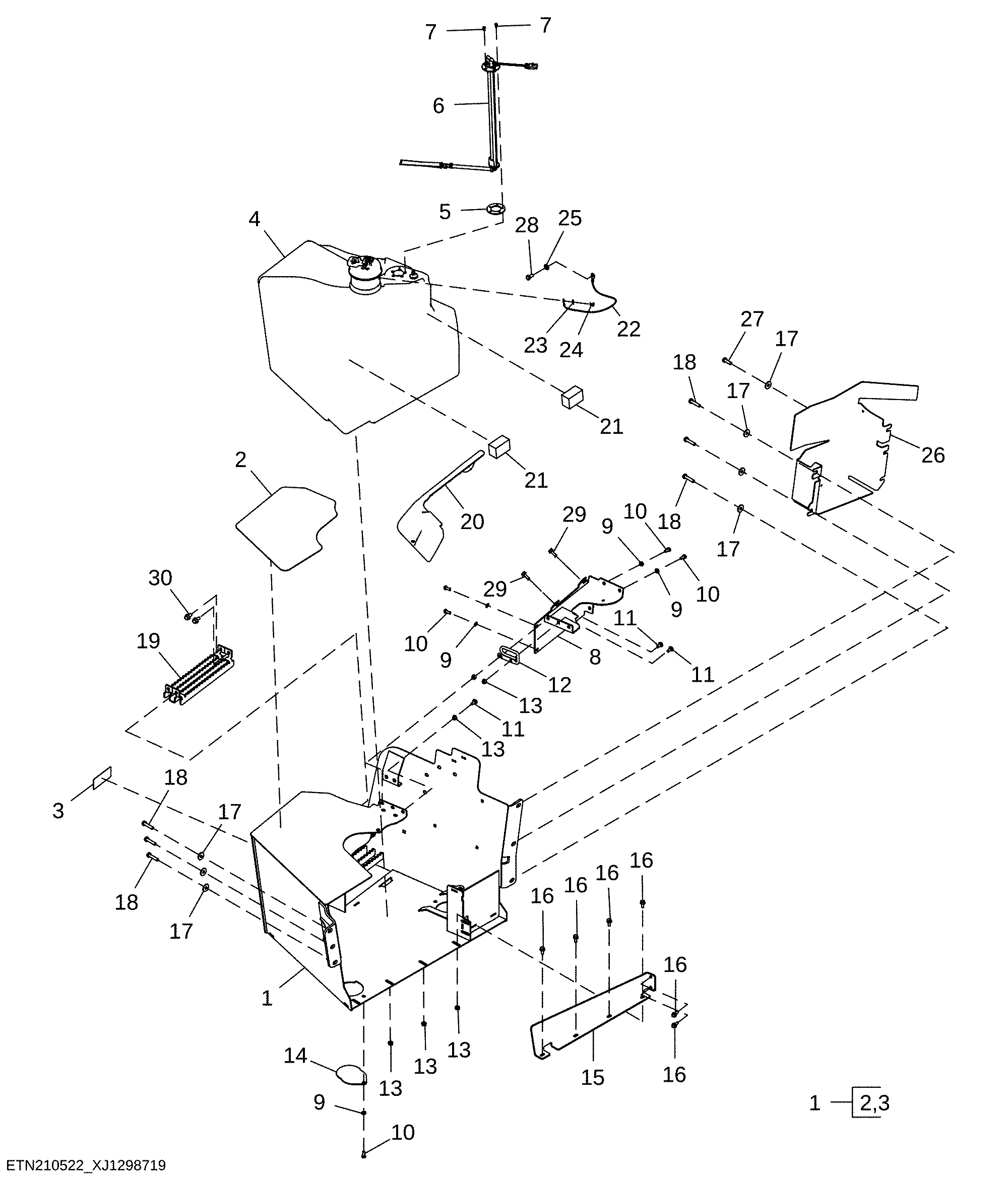

Fuel System (Engine 4045TT096-RE545793)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT498362	1	Guard	Fuel Tank Enclosure
2	T385039	1	Anti-Skid Pad	-
3	JD5944	1	Reflector	Yellow
4	AT467058	1	Fuel Tank	Components on Separate Page
5	T341410	1	Gasket	-
6	AT475929	1	Fuel Sender	-
6	AT538461	1	Fuel Sender	-
7	21M7265	5	Screw	M5 X 12
8	AT475107	1	Bracket	-
9	24M7238	7	Washer	8.700 X 17 X 2 mm
10	19M7881	7	Screw	M8 X 20
11	03M7184	3	Bolt	M8 X 20
12	T396648	1	Rod	Fuel Tank
13	14M7298	9	Flange Nut	M8
14	T387518	1	Cover	Drain Cover
15	T387618	1	Plate	-
16	19M7866	6	Screw	M8 X 20
17	24M7296	7	Washer	10.500 X 30 X 2.500 mm
18	19M8488	6	Cap Screw	M10 X 45
19	T260355	1	Step	-
20	T362318	1	Cover	RH Fuel Tank Cover
21	T364874	2	Deflector	Foam Baffle
22	AT437074	1	Ground Cable	-
23	24M7293	1	Washer	6.500 X 13 X 1.600 mm
24	19M7300	1	Cap Screw	M6 X 10
25	24M7239	1	Washer	10.700 X 21 X 2.500 mm
26	T411421	1	Shield	Loader Valve
27	19M7662	1	Cap Screw	M10 X 30
28	19M7938	1	Cap Screw	M10 X 20
29	19M7867	3	Screw	M8 X 25
30	19M7784	4	Screw	M10 X 20

Fuel System (Engine 4045TT096-RE545793)

Нет текстового описания
