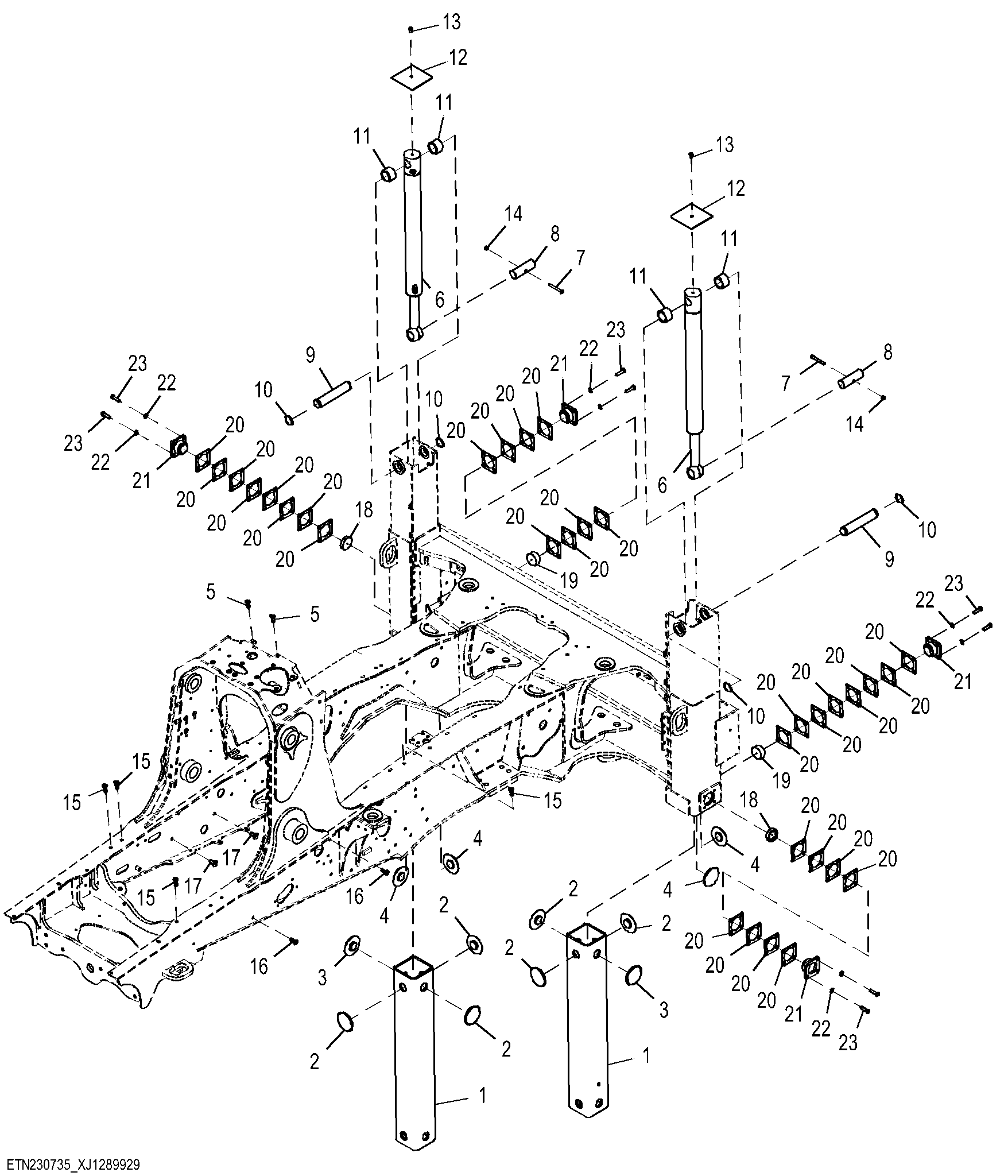

Standard Mainframe (381784 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT413648	2	Arm	-
2	T319044	6	Wear Plate	TK= 5 mm, Top Stationary Wear Pad
3	T319046	2	Wear Plate	TK= 7 mm, Top Stationary Wear Pad
4	T319043	4	Wear Plate	TK= 5 mm, Bottom Stationary Wear Pad
5	T148410	8	Nut	-
6	AHC14472	2	Hydraulic Cylinder	Stabilizer Cylinder Components on Separate Page
7	19M8197	2	Cap Screw	M10 X 85
8	T261816	2	Pin	Lower Stabilizer Cylinder
9	T263515	2	Pin Fastener	Upper Stabilizer Cylinder
10	40M7180	4	Snap Ring	-
11	T279035	4	Spacer	-
12	T260671	2	Strap	-
13	19M7557	2	Cap Screw	M10 X 16
14	14M7520	2	Lock Nut	M10
15	T148411	10	Nut	-
16	T148409	23	Nut	-
17	H173411	5	Nut	-
18	T262114	2	Wear Plate	TK= 42 mm, Adjustable Wear Pad
19	T331038	2	Wear Plate	TK= 28 mm, Adjustable Wear Pad
20	T304439	32	Shim	TK= 1 mm
21	AT409431	4	Wear Plate	TK= 42 mm, Wear Pad Cap
22	24M7047	16	Washer	13 X 24 X 2.500 mm
23	19M7496	16	Cap Screw	M12 X 45
