Pilot Controller Valves and Joysticks ( - 303523)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT427946	1	Hydr./Pilot Control Valve	Left Components On Separate Page
2	AT446061	1	Grip	Left, INCLUDES (2) 14M7746, (2) 21M7663, AND AT451407
2	14M7746	2	Lock Nut	M4
2	21M7663	2	Screw	M4 X 25
2	AT451407	1	Plug	Grip Plug Kit
3	T359858	1	Shaft	-
4	14M7156	1	Nut	M14
5	T340464	1	Boot	-
6	AT427947	1	Hydr./Pilot Control Valve	Right Components On Separate Page
7	21M7663	2	Screw	M4 X 25
7	AT451407	1	Plug	Grip Plug Kit
7	14M7746	2	Lock Nut	M4
7	AT446062	1	Grip	Right, INCLUDES (2) 14M7746, (2) 21M7663, AND AT451407
8	T359860	1	Shaft	-
9	14M7156	1	Nut	M14
10	T340464	1	Boot	-
11	24M7054	8	Washer	6.400 X 12 X 1.600 mm
12	19M7603	8	Screw	M6 X 20
13	H77698	9	Tie Band	-
14	57M8264	1	Elec. Connector Terminal	Not Illustrated
15	57M7629	1	Elec. Connector Housing	Not Illustrated
16	57M7678	1	Elec. Connector Terminal	Wedge Lock Not Illustrated

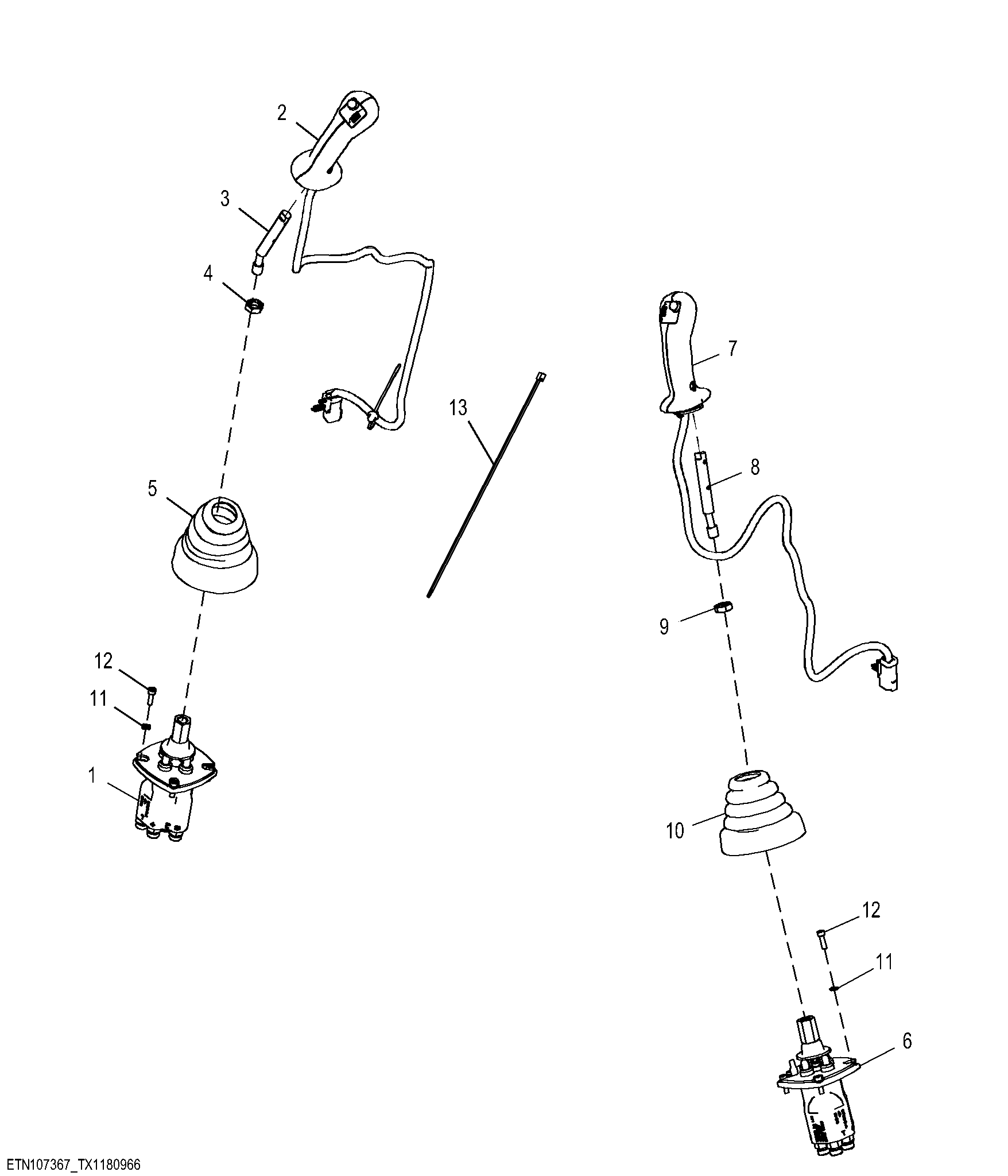

Pilot Controller Valves and Joysticks ( - 303523)
