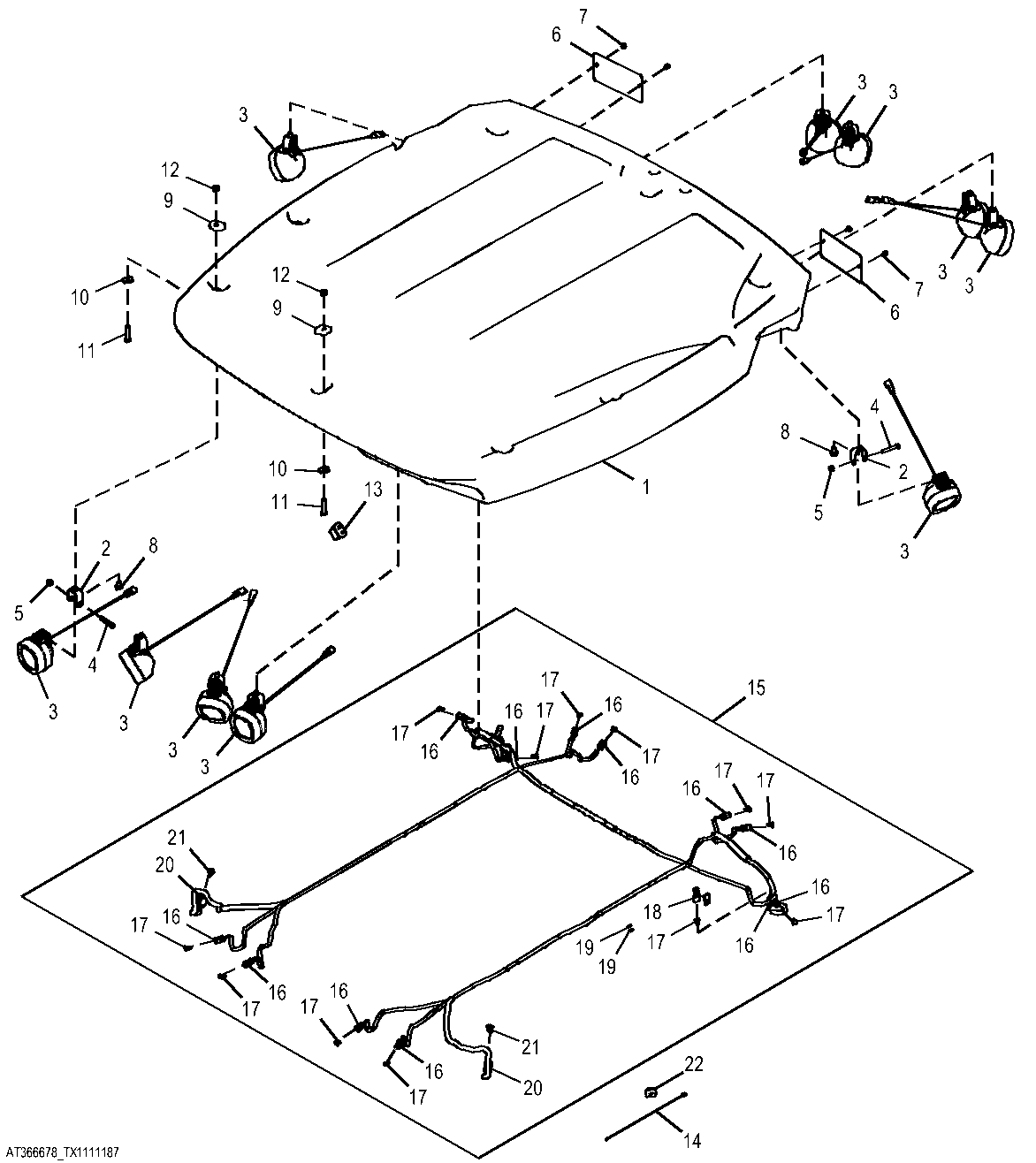

Roof with Wiring Harness and Deluxe Lights

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T277993	1	Roof	-
2	T216731	10	Bracket	-
3	AT323301	10	Floodlamp	Deluxe Lights With Pigtail Harness
3	AT469589	10	Floodlamp	Standard Lights With Integrated Connector
3	AT130104	1	Bulb	-
4	19M7165	10	Cap Screw	M8 X 55
5	14M7426	10	Lock Nut	M8
6	T255313	2	Bracket	-
7	19M7774	4	Screw	M6 X 12
8	19M8324	10	Cap Screw	M10 X 16
9	T185664	8	Sealing Washer	-
10	24M7101	8	Washer	11 X 34 X 3 mm
11	19M8600	8	Cap Screw	M10 X 50
12	14M7517	8	Lock Nut	M10
13	AT354944	1	Switch	-
14	H77698	14	Tie Band	-
15	AT366680	1	Roof Wiring Harness	-
16	57M8021	12	Electrical Connector Assy	-
17	57M8022	12	Elec.Connect Locking Device	-
18	57M8023	1	Elec. Connector Housing	-
19	R78069	2	Elec. Connector Cavity Plug	-
20	57M8012	2	Electrical Connector Assy	-
21	57M8013	2	Elec.Connect Locking Device	-
22	R113023	1	Grommet	-

Roof with Wiring Harness and Deluxe Lights
