Открытый узел

Boom Control Valve Section

Boom Control Valve Section

Boom Control Valve Section

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

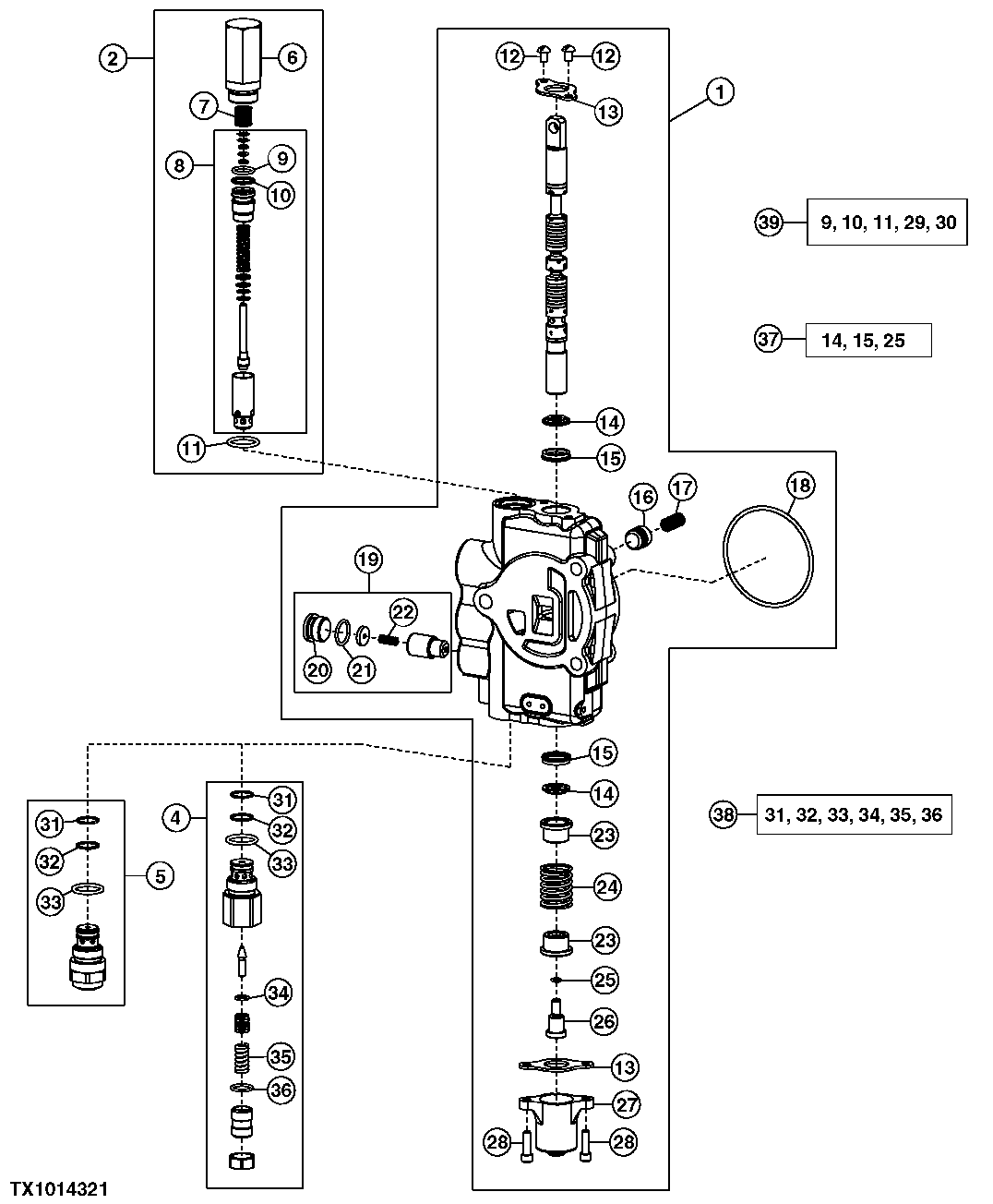

Boom Control Valve Section

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT301783	1	Hyd Actuated Control Valve	Boom Section
2	AT171403	1	Pressure Relief Valve	148.24 bar (2150 psi)
4	AT301447	1	Pressure Relief Valve	379.21 bar (5500 psi) 26.99 mm (1.0625 in), Not Anti-Cavitation
5	AT301487	1	Pressure Relief Valve	379.21 bar (5500 psi) 26.99 mm (1.0625 in), Anti-Cavitation
6	T118866	1	Housing	-
7	T118867	1	Spring	-
8	AT178363	1	Pressure Relief Valve	-
9	-	1	Part 8	NLA, ORDER AT314539
10	-	1	Part 9	NLA, ORDER AT314539
11	T118681	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
12	T104773	2	Cap Screw	6.350 X 12.700 mm (1/4" X 1/2")
13	T81524	2	Plate	-
14	-	2	Part 13	NLA, ORDER AT444015
15	-	2	Part 14	NLA, ORDER AT444015
16	T81538	1	Poppet	-
17	T81539	1	Spring	-
18	T118685	1	O-Ring	88.494 X 3.531 mm (3-31/64" X 0.139")
19	AT178371	1	Seal Kit	Drift Check
20	T201424	1	Plug	-
21	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
22	R111238	1	Compression Spring	-
23	T81540	2	Retainer	-
24	T160518	1	Compression Spring	-
25	R30903	1	O-Ring	6.071 X 1.626 mm (0.239" X 0.064")
26	T160519	1	Screw	-
27	T118808	1	Cap	-
28	19H3554	2	Screw	1/4" X 0.880"
31	T107887	2	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
32	-	2	Part 29	NLA, ORDER AT300801
33	T118681	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
34	R63548	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
35	-	1	Part 32	NLA, ORDER AT300801
36	-	1	Part 33	NLA, ORDER AT300801
37	AT444015	1	Seal Kit	Does Not Include, R30903
38	AT300801	1	Seal Kit	Seal and Spring
39	AT314539	1	Seal Kit	26.99 mm (1.0625 in), Relief Valve
