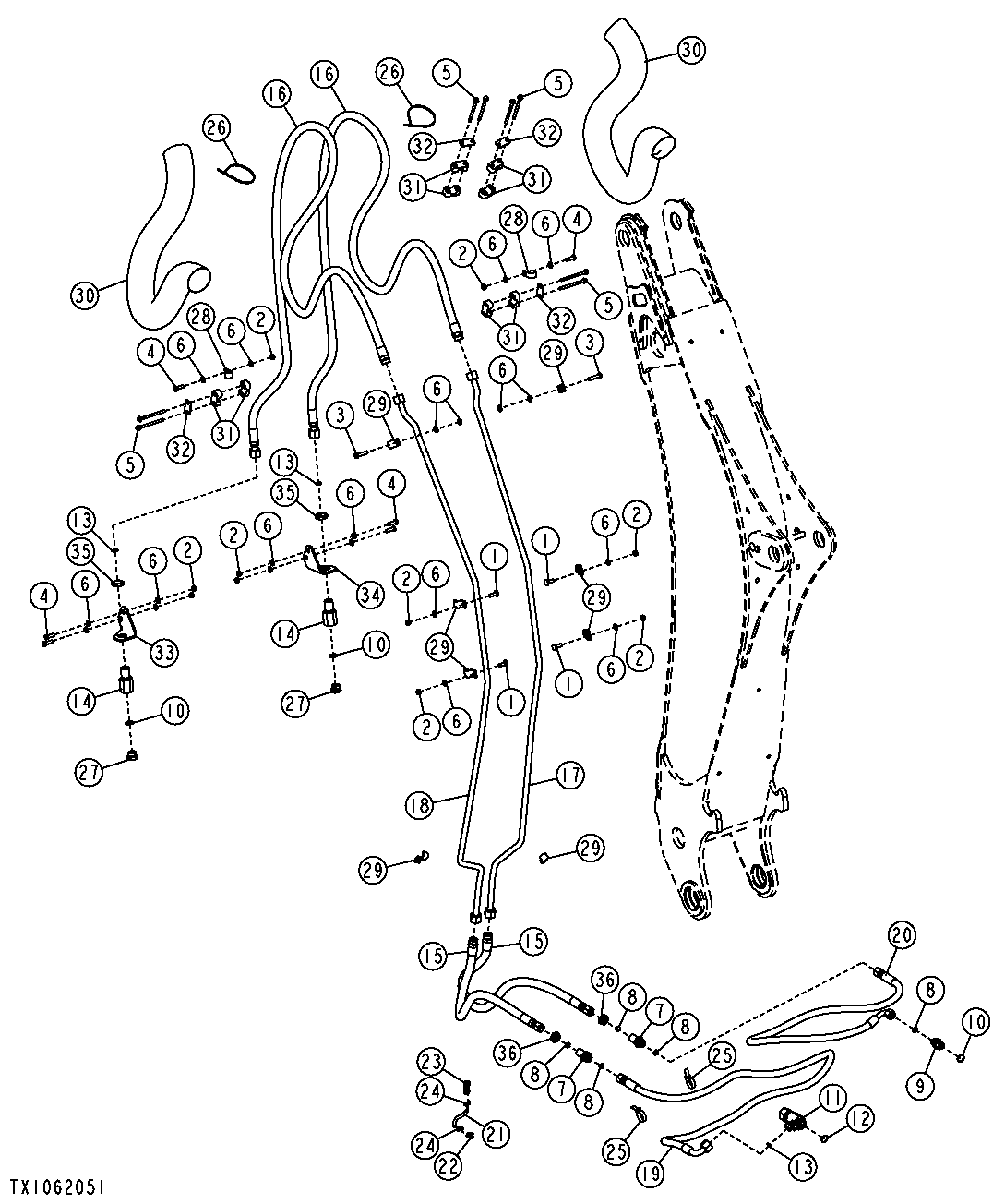

Auxiliary Equipment Hydraulic Hoses and Fittings (Extendable Dipperstick)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	4	Bolt	M10 X 30
2	14M7274	10	Nut	M10
3	19M7572	2	Cap Screw	M10 X 45
4	19M7662	6	Cap Screw	M10 X 30
5	19M7873	8	Screw	M8 X 110
6	24M7239	20	Washer	10.700 X 21 X 2.500 mm
7	38H1286	2	Adapter Fitting	-
8	T77932	5	O-Ring	-
9	38H1329	1	Adapter Fitting	-
10	U12547	3	O-Ring	-
11	38H1531	1	Tee Fitting	-
12	T76938	1	O-Ring	-
13	T77858	6	O-Ring	-
14	T163702	2	Reducer	-
15	AT280347	2	Hydraulic Hose	Fabricate
16	AT308466	2	Hydraulic Hose	-
17	AT325066	1	Oil Line	-
18	AT325067	1	Oil Line	-
19	AT366769	1	Hydraulic Hose	-
20	AT369645	1	Hydraulic Hose	-
21	AT371962	1	Wiring Harness	NLA
22	57M7254	1	Elec. Connector Housing	NLA
23	57M7256	1	Elec. Connector Housing	NLA
24	57M9712	2	Elec. Connector Accessory	NLA
25	H224073	2	Tie Band	-
26	H77698	1	Tie Band	-
27	R27175	2	Drain Plug	-
28	T102934	2	Clamp	-
29	T160376	8	Clamp	-
30	T161365	2	Sleeve	-
31	T162004	8	Clamp	-
32	T162005	4	Strap	-
33	T205636	1	Bracket	-
34	T205637	1	Bracket	-
35	T78707	2	Nut	-
36	T80306	2	Nut	-

Auxiliary Equipment Hydraulic Hoses and Fittings (Extendable Dipperstick)
