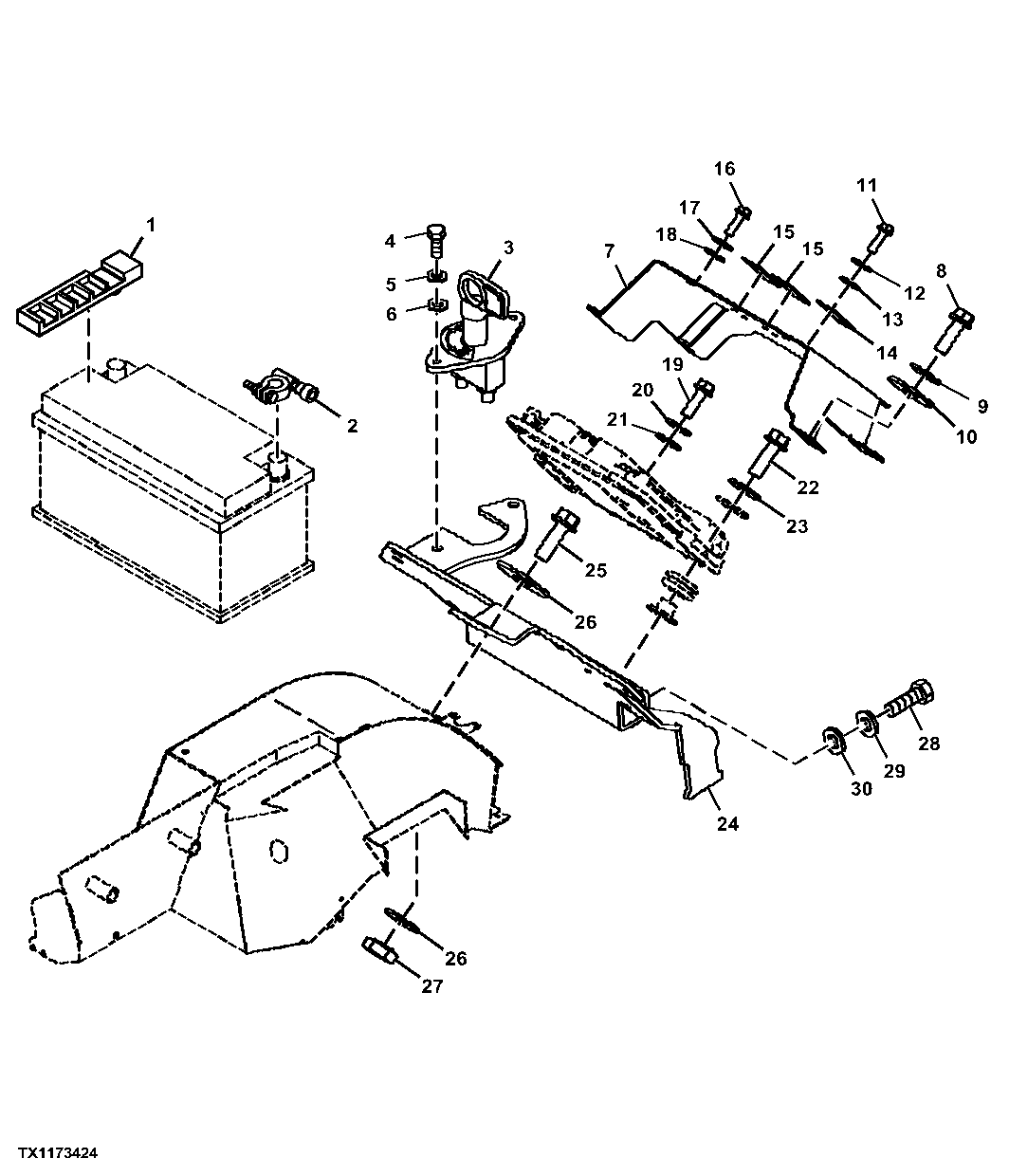

Battery Disconnect Switch, Covers and Fuse Panel

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Furnish Components Listed on Seperate Page
2	AT250432	1	Electrical Connector Assy	-
3	LW12224487	1	Switch	Battery Disconnect, SUB FOR LW606070908
3	LW7410150	1	Key	-
4	19M7077	2	Cap Screw	M6 X 20
5	24M7267	2	Washer	6.400 X 11 X 1.600 mm
6	LW420000901	2	Washer	-
7	LW93025746	1	Clamp	-
8	19M7162	2	Cap Screw	M8 X 16
9	LW423910801	2	Lock Washer	-
10	AT333683	2	Washer	-
11	19M7640	2	Cap Screw	M5 X 12
12	12H316	2	Lock Washer	0.216"
13	24M7027	2	Washer	5.300 X 10 X 1 mm
14	LW6905892	1	Holder	-
15	LW11213797	2	Bracket	-
16	19M6614	1	Cap Screw	M6 X 12
17	24M7267	2	Washer	6.400 X 11 X 1.600 mm
18	LW420000901	2	Washer	-
19	19M7286	4	Cap Screw	M6 X 25
20	24M7267	4	Washer	6.400 X 11 X 1.600 mm
21	LW420000901	4	Washer	-
22	19M7163	4	Cap Screw	M8 X 25
23	LW423910801	4	Lock Washer	-
24	LW93025707	1	Clamp	ORDER LW11382391
24	LW11382391	1	Bracket	-
25	19M7167	1	Cap Screw	M10 X 25
26	24M7213	2	Washer	10.500 X 25 X 4 mm
27	14M7517	1	Lock Nut	M10
28	19M7167	1	Cap Screw	M10 X 25
29	12M7117	2	Washer	10.200 X 20 X 1.100 mm
30	24M7466	2	Washer	10.500 X 20 X 2 mm
31	LW93027223	3	Bracket	Not Illustrated

Battery Disconnect Switch, Covers and Fuse Panel

Нет текстового описания
