Открытый узел

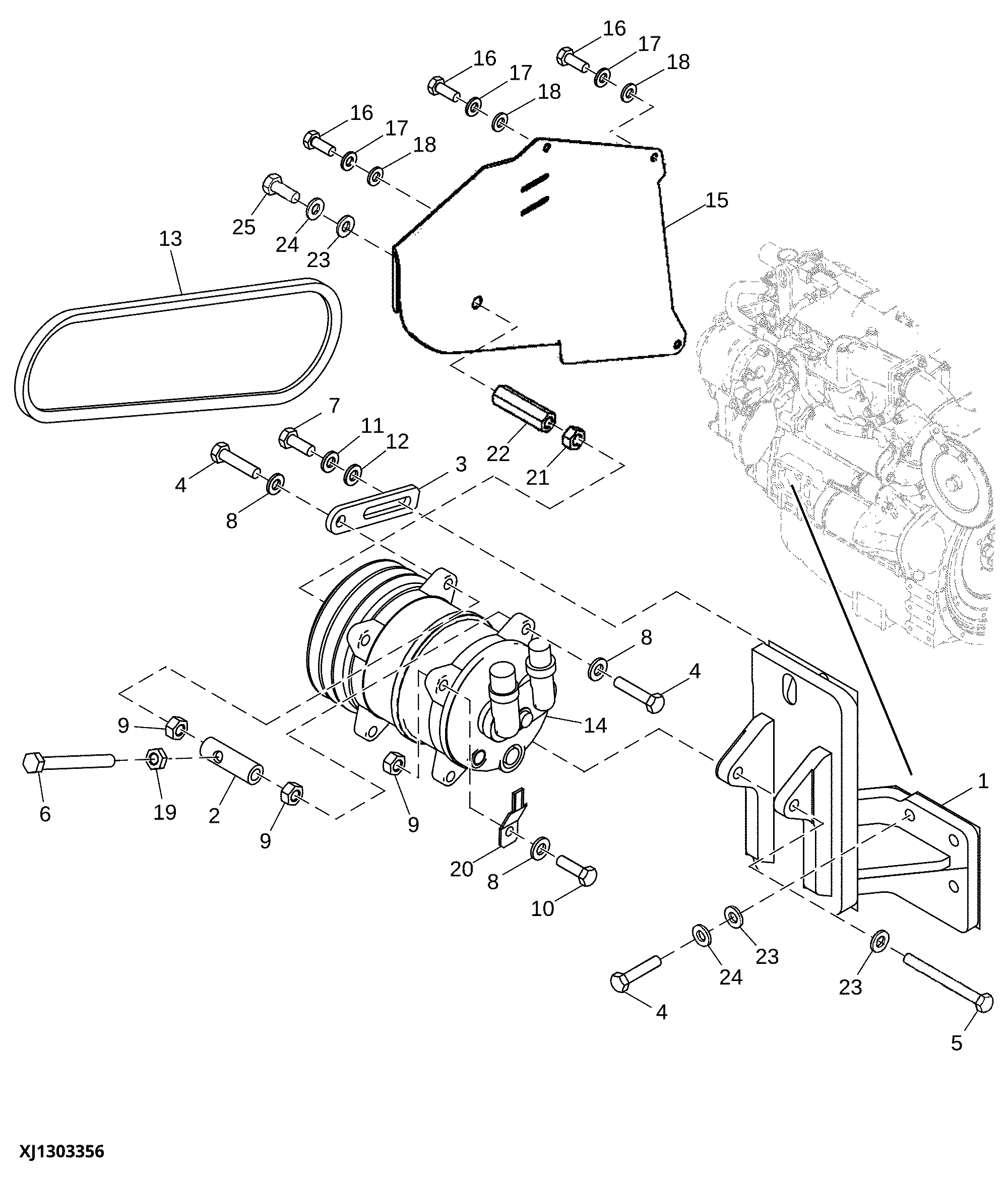

Air Conditioning Compressor and Mounts

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW93028598	1	Bracket	-
2	LW93028604	1	Pipe	-
3	LW93028605	1	Clip	-
4	19M8488	6	Cap Screw	M10 X 45
5	19M9909	1	Cap Screw	M10 X 130
6	19M8469	1	Cap Screw	M10 X 110
7	19M7402	1	Cap Screw	M10 X 25
8	24M7466	5	Washer	10.500 X 20 X 2 mm
9	14M7517	4	Lock Nut	M10
10	19M7662	1	Cap Screw	M10 X 30
11	12M7117	1	Washer	10.200 X 20 X 1.100 mm
12	24M7213	1	Washer	10.500 X 25 X 4 mm
13	CH16856	1	V-Belt	-
14	LW11182829	1	Compressor	-
15	LW12403400	1	Guard	-
16	19M7560	3	Cap Screw	M6 X 16
17	24M7267	3	Washer	6.400 X 11 X 1.600 mm
18	LW420000901	3	Washer	-
19	14M7645	1	Nut	M10
20	AT196437	1	Clamp	-
21	14M7645	1	Nut	M10
22	CH10988	1	Turnbuckle	-
23	LW10289795	4	Washer	-
24	12M7117	2	Washer	10.200 X 20 X 1.100 mm
25	-	1	Part 25	M10 X 20

Air Conditioning Compressor and Mounts

Нет текстового описания
