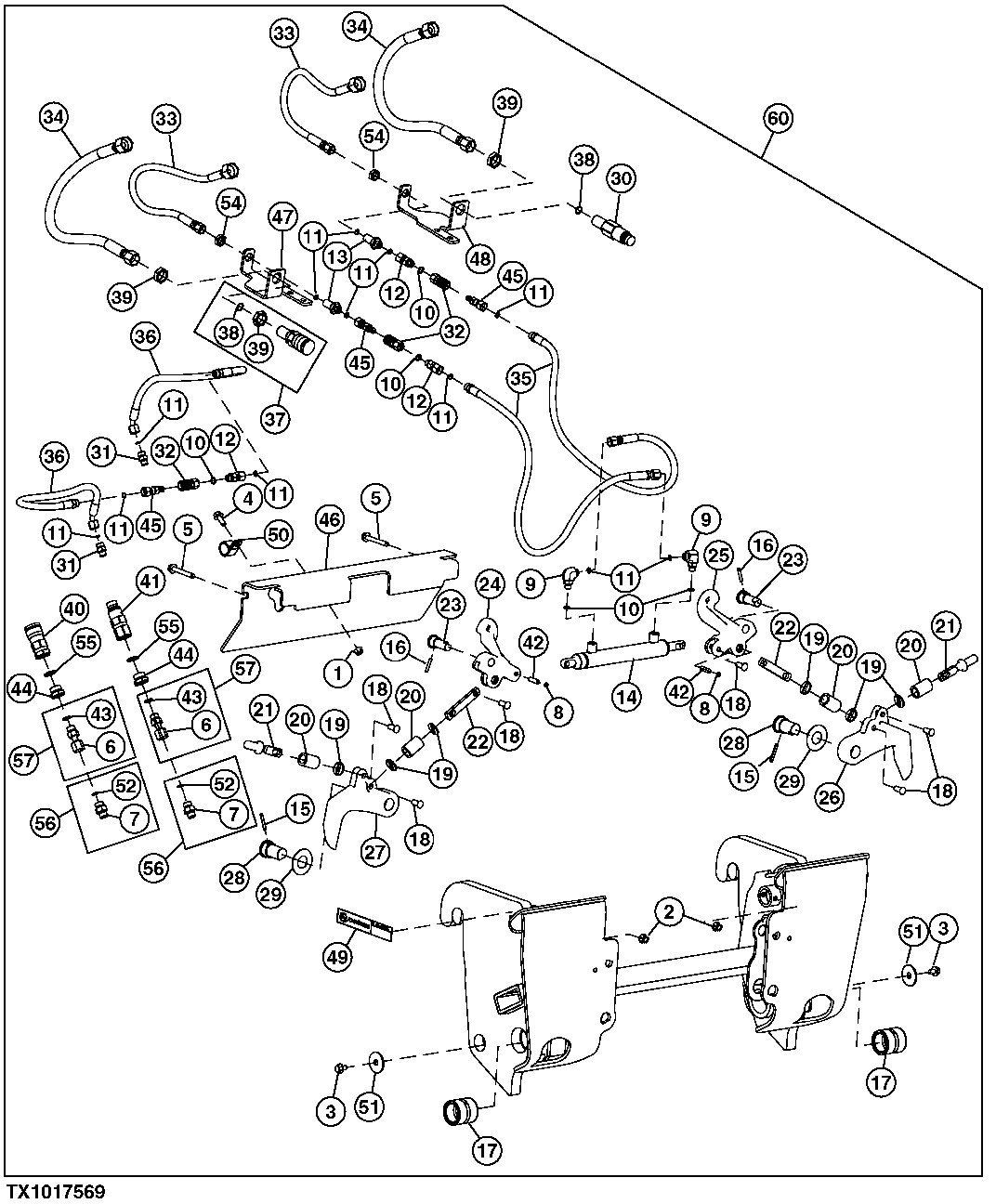

Worksite Pro™ Quik-Tatch™ Coupler (Mechanical)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	14M7400	2	Lock Nut	M10
3	19M7783	2	Screw	M10 X 16
4	19M7785	1	Screw	M10 X 25
5	19M9128	2	Screw	M10 X 75
6	38H1068	2	Adapter Fitting	-
7	38H5003	2	Adapter Fitting	-
8	40M7270	2	Snap Ring	-
9	38H1004	2	Elbow Fitting	-
10	R26448	5	O-Ring	-
11	T77613	12	O-Ring	-
12	38H1067	3	Adapter Fitting	-
13	38H1285	2	Union Fitting	-
14	AH216525	1	Hydraulic Cylinder	-
15	34M7043	2	Spring Pin	6 X 45 mm
16	34M7040	2	Spring Pin	6 X 30 mm
17	KV11407	2	Bushing	-
18	KV12914	6	Pin	-
19	KV14518	6	Washer	-
20	KV15409	4	Compression Spring	-
21	KV15968	2	Guide	Outer Spring
22	KV18477	2	Strap	-
23	T207825	2	Pin	-
24	KV21921	1	Link	(RH)
25	KV21922	1	Link	(LH)
26	KV22616	1	Anchor	Left Hand Latching
27	KV22617	1	Anchor	Right Hand Latching
28	T207826	2	Pin	-
29	KV22726	2	Washer	-
30	AT312876	1	Hyd. Quick-Connect Coupler	-
31	AT320522	2	Fitting	-
32	AT320523	3	Hyd. Quick-Connect Coupler	-
33	AT320531	2	Hydraulic Hose	17.4752" X 558 mm (22") X 13/16"
34	AT320532	2	Hydraulic Hose	17.4752" X 711 mm (28") X 17.4752"
35	AT320533	2	Hydraulic Hose	17.4752" X 863 mm (34") X 17.4752"
36	AT320534	2	Hydraulic Hose	17.4752" X 558 mm (22") X 17.4752"
37	KV11305	1	Hyd. Quick-Connect Coupler	-
38	T77932	2	O-Ring	-
39	T80306	3	Nut	-
40	KV14216	1	Hyd. Quick-Connect Coupler	-
41	KV14217	1	Hyd. Quick-Connect Coupler	-
42	KV22225	2	Pin	-
43	R26375	2	O-Ring	-
44	R70921	2	Adapter Fitting	-
45	RE60701	3	Diagnostic Coupling	-
46	T218588	1	Cover	-
47	T212765	1	Bracket	(RH)
48	T212766	1	Bracket	(LH)
49	T213143	1	Label	Worksite Pro™
50	T28603	1	Clip	-
51	T62323	2	Washer	-
52	T77857	2	O-Ring	-
54	T81029	2	Nut	-
55	U12547	1	O-Ring	-
56	61M5003	2	Adapter Fitting	-
57	61H1068	2	Adapter Fitting	-
60	-	1	Part 57	( AT325008 NLA) (SUB AT357576) (WHOLEGOODS)
60	AT357576	1	Adapter Kit	Electric Quik-Tatch™ Components On Separate Page, (WHOLE GOODS)

Worksite Pro™ Quik-Tatch™ Coupler (Mechanical)

Нет текстового описания
