Worksite Pro™ Quik-Tach™ Coupler Adapter (Electric)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7012	2	Cotter Pin	3.200 X 16 mm
2	14M7400	2	Lock Nut	M10
3	R44302	12	Tie Band	-
4	19M7785	1	Screw	M10 X 25
5	19M9128	2	Screw	M10 X 75
6	T24958	1	Clip	-
9	45M7088	2	Pin Fastener	10 X 55 mm
10	AT494284	1	Actuator	SUB FOR AT424407 AND AT361276
11	AT357708	1	Motor Wiring Harness	-
12	AT349072	1	Chassis Wiring Harness	-
14	AT358348	1	Motor Wiring Harness	-
15	34M7043	2	Spring Pin	6 X 45 mm
16	34M7040	2	Spring Pin	6 X 30 mm
17	KV11407	2	Bushing	-
18	KV12914	6	Pin	-
19	KV14518	6	Washer	-
20	KV15409	4	Compression Spring	-
21	KV15968	2	Guide	-
22	KV18477	2	Strap	-
23	T207825	2	Pin	-
24	T212745	1	Link	-
25	T212746	1	Link	-
26	KV22616	1	Anchor	-
27	KV22617	1	Anchor	-
28	T207826	2	Pin	-
29	KV22726	2	Washer	-
33	T279451	1	Toggle/Rocker Switch	Toggle / Rocker Switch Insert, SUB FOR T238516
35	RE240999	2	Relay	-
45	AT218605	1	Push Switch	INCLUDES LW6000867
45	LW6000867	1	Bulb	-
46	T218588	1	Cover	-
49	T213143	1	Label	Worksite Pro™
50	T28603	1	Clip	-
51	57M7761	4	Elec. Connector Housing	-
52	57M7760	4	Electrical Connector Assy	-
53	57M9961	1	Elec. Connector Housing	-
53	57M9962	1	Elec.Connect Locking Device	-
53	57M9563	2	Elec. Connector Cable Seal	-
53	57M7588	2	Elec. Connector Terminal	-
80	AT350682	1	Quick Coupler	-
90	AT357576	1	Adapter Kit	SUB FOR AT310835 OR AT325008

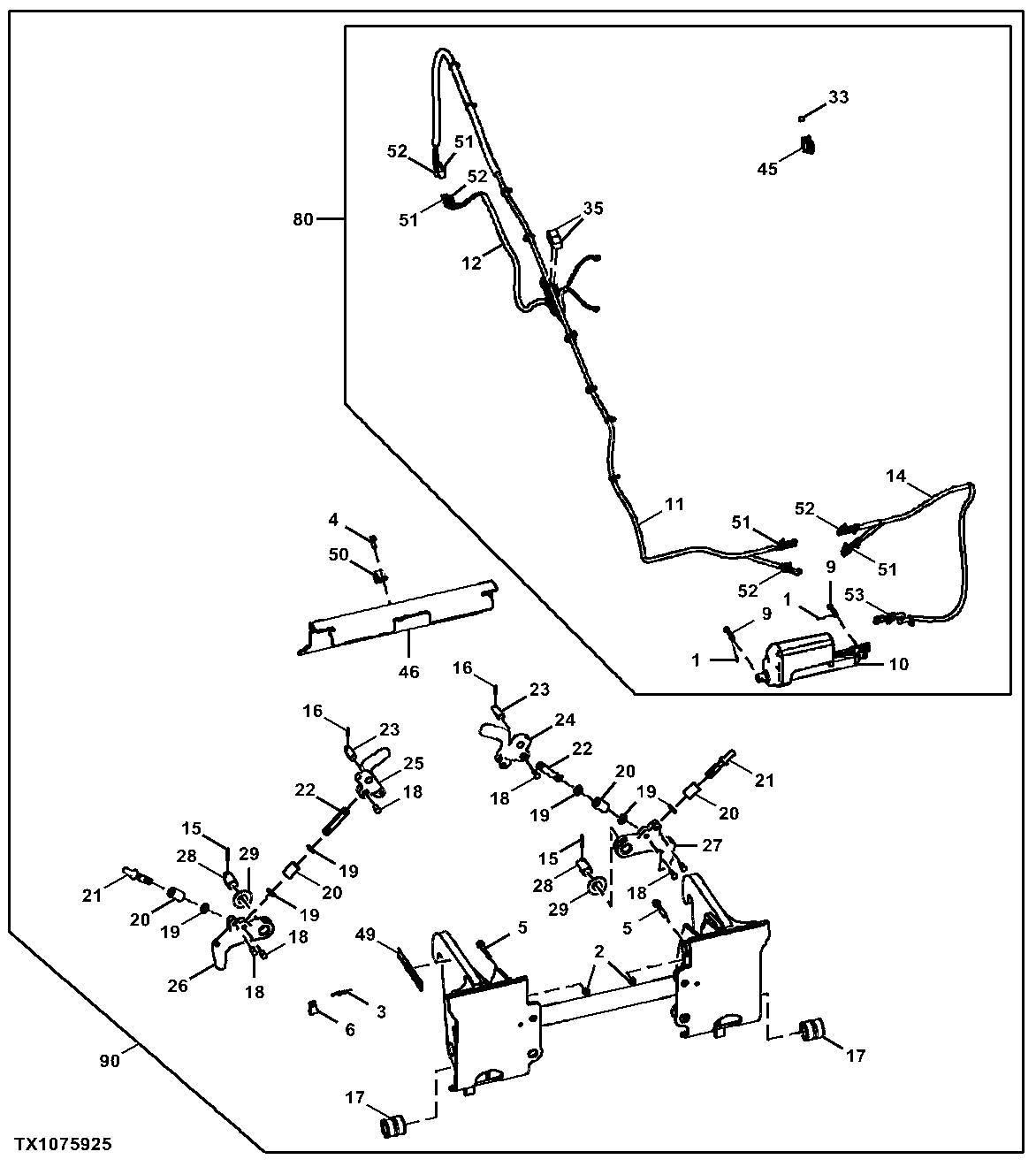

Worksite Pro™ Quik-Tach™ Coupler Adapter (Electric)

Нет текстового описания
