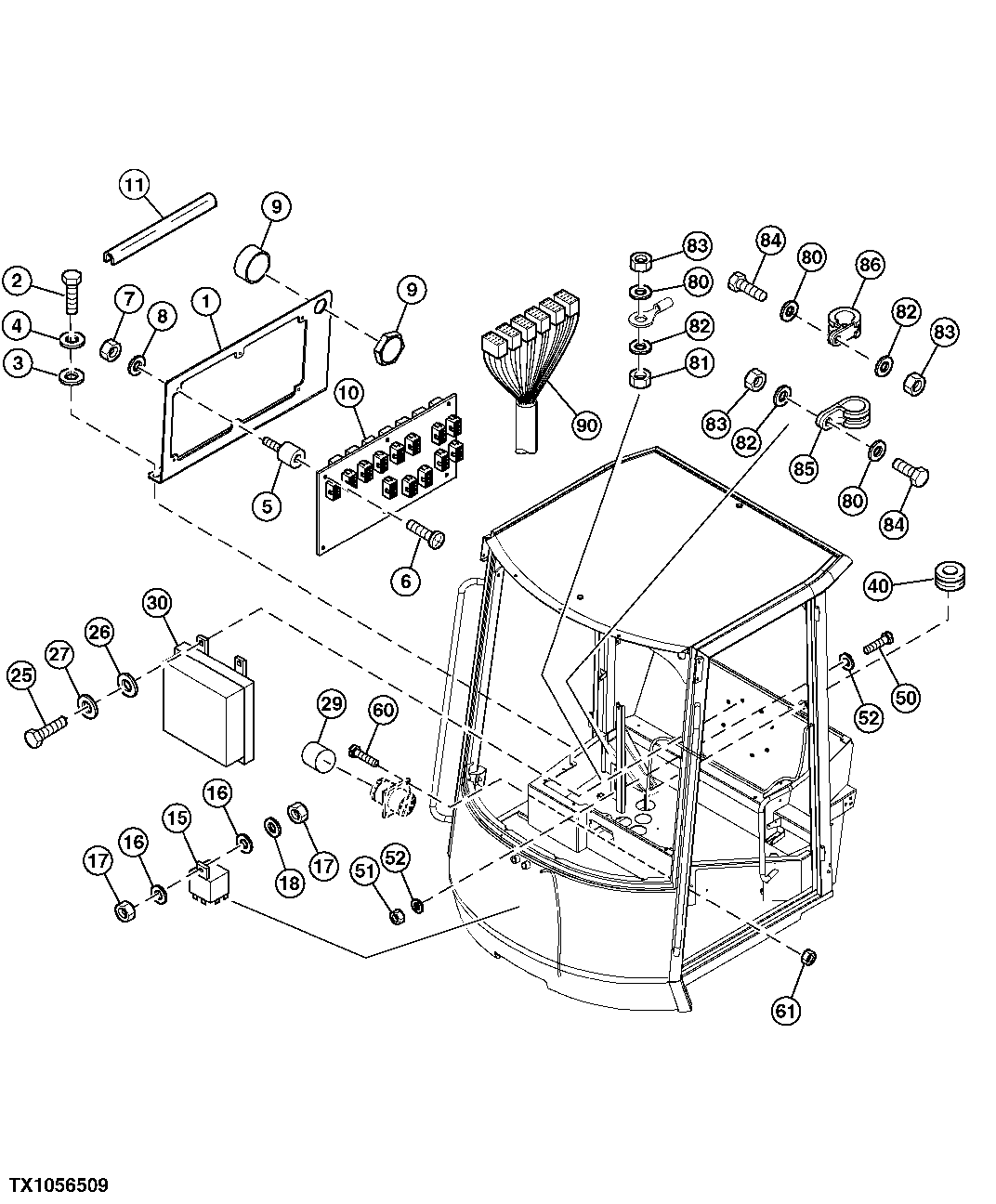

Relay Module, Wiring and Relay Panel

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT312804	1	Bracket	-
2	19M7077	1	Cap Screw	M6 X 20
3	24M7054	2	Washer	6.400 X 12 X 1.600 mm
4	24M7267	2	Washer	6.400 X 11 X 1.600 mm
5	AT219271	6	Isolator	-
6	21M7395	6	Screw	M4 X 8
7	14M7139	6	Nut	M4
8	24M7117	12	Washer	4.300 X 9 X 0.800 mm
9	AT312805	1	Audible Warning Alarm	ORDER LW11694377
9	LW11694377	1	Audible Warning Alarm	-
10	LW8925883	1	Relay Module	-
11	AT340132	1	Isolator	-
15	LW10476235	1	Relay	-
16	24M7210	2	Washer	5.500 X 18 X 2 mm
17	14M7297	2	Nut	M5
18	12H316	1	Lock Washer	0.216"
25	19M8618	4	Screw	M6 X 12
26	24M7088	4	Washer	6.600 X 12 X 1.600 mm
27	24M7267	4	Washer	6.400 X 11 X 1.600 mm
30	-	1	Part 20	Chassis Control Unit (CCU), LW8924810 NLA; ORDER LW8920505
30	LW8920505	1	Vehicle Controller	Chassis Control Unit (CCU)
40	AT312964	1	Sealing Ring	-
50	AT261219	4	Cap Screw	-
51	14M7139	4	Nut	M4
52	24M7117	8	Washer	4.300 X 9 X 0.800 mm
60	19M8072	4	Cap Screw	M3 X 25
61	14M7030	4	Nut	M3
80	24M7055	3	Washer	8.400 X 16 X 1.600 mm
81	14M7273	1	Nut	M8
82	24M7298	3	Washer	8.400 X 25 X 2 mm
83	14M7166	3	Lock Nut	M8
84	12M7065	2	Lock Washer	8 mm
85	AT261792	1	Clamp	-
86	AT218842	1	Clamp	-
90	LW93012124	1	Wiring Harness	-

Relay Module, Wiring and Relay Panel
