Pilot Controller and Auxiliary Controller Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW94047774	1	Handle	-
1	LW8925958	1	Sleeve	USE WITH LW94047774
1	LW9638353	1	Handle	Joystick Control with FNR Components On Separate Page, ORDER LW94047774 AND LW8925958
2	14M7275	1	Nut	M12
3	LW10014790	1	Boot	-
4	LW10218631	1	Elec. Connector Housing	-
5	LW10029667	4	Electrical Connector Assy	-
6	LW10218635	1	Lock	-
7	T250303	3	Clip	-
10	LW11170373	1	Hydr./Pilot Control Valve	Components On Separate Page, SUB FOR LW11008716
11	19M7933	4	Cap Screw	M6 X 25
12	24M7267	4	Washer	6.400 X 11 X 1.600 mm
13	24M7088	4	Washer	6.600 X 12 X 1.600 mm
20	XGE10LREDCF	8	Fitting	SUB FOR AT218837
24	XEW10LOMDCF	2	Adapter Fitting	SUB FOR AT218871
24	51M7106	2	O-Ring	7.500 X 1.500 mm
25	AT322439	1	Hydr./Pilot Control Valve	-
26	AT183979	1	Fitting	-
27	XGE10LREDCF	1	Fitting	SUB FOR AT218837
30	LW8926002	1	Cover	-
40	AT310471	1	Mat	-
50	AT310472	1	Frame	-
51	19M7077	4	Cap Screw	M6 X 20
52	24M7054	4	Washer	6.400 X 12 X 1.600 mm
53	24M7267	4	Washer	6.400 X 11 X 1.600 mm

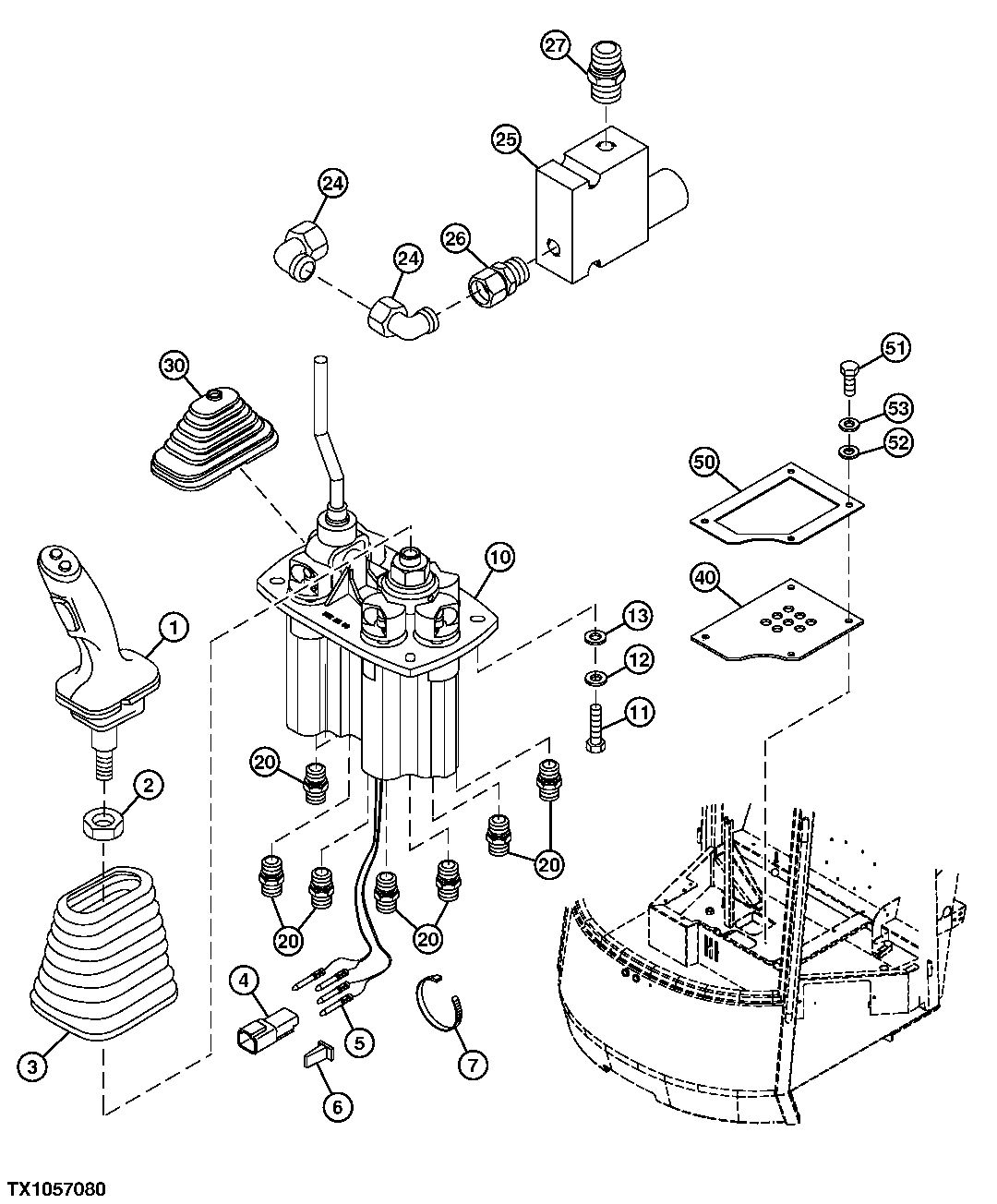

Pilot Controller and Auxiliary Controller Valve

Нет текстового описания
