Main Control Valve and Fittings (3rd Function)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW11161245	1	Control	-
2	LW4002689	3	Bolt	ALSO ORDER 24M7055
3	LW423910801	3	Lock Washer	-
4	24M7055	3	Washer	8.400 X 16 X 1.600 mm
10	AT280302	1	Elbow Fitting	Includes O-Ring
10	-	1	Part 6	NSEP
11	XEW20SCF	1	Fitting	SUB FOR AT186703
11	51M7110	1	O-Ring	16.300 X 2.400 mm
12	XGE22LREDCF	1	Fitting	Includes O-Ring, SUB FOR AT274025
12	-	1	Part 10	NSEP
13	AT280286	6	Fitting	Includes O-Ring
13	-	1	Part 12	NSEP
14	XGE10LREDCF	6	Fitting	Includes O-Ring, SUB FOR AT218837
14	-	1	Part 14	NSEP
15	XEL16SCF	2	Fitting	SUB FOR AT261803
15	51M7108	2	O-Ring	12 X 2 mm
17	AT278424	1	Quick Coupler	-
18	XEW16SOMDCF	2	Adapter Fitting	SUB FOR AT264709
18	51M7108	2	O-Ring	12 X 2 mm
19	LW7022695	1	Fitting	-

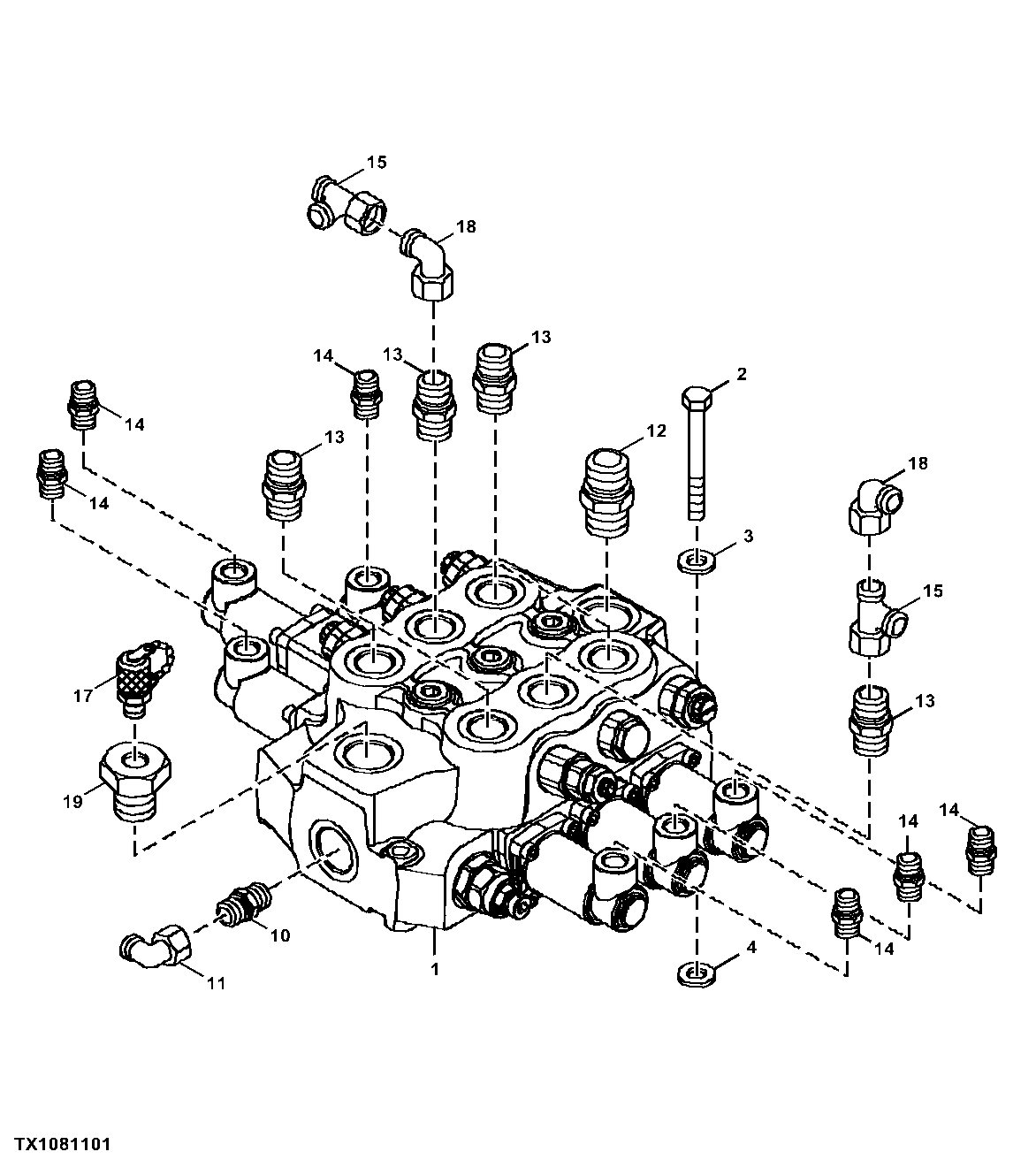

Main Control Valve and Fittings (3rd Function)
