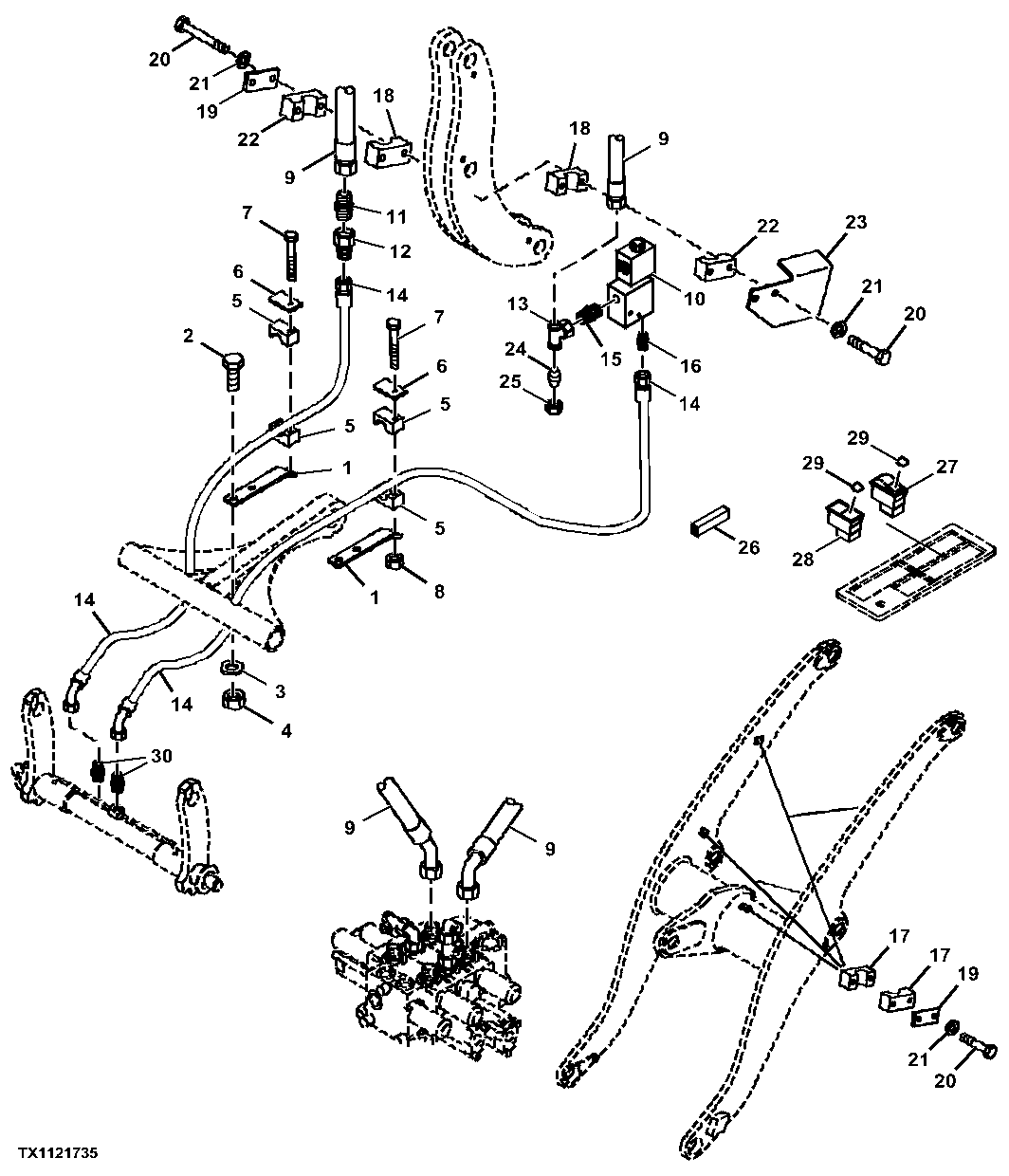

Loader Boom and Link Hydraulic Lines (030869 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T209936	2	Work Positioning Clamp	-
2	19M8008	4	Cap Screw	M8 X 35
3	24M7055	4	Washer	8.400 X 16 X 1.600 mm
4	14M7166	4	Lock Nut	M8
5	AT312288	4	Half Clamp	-
6	AT310174	2	Plate	-
7	19M7161	2	Cap Screw	M6 X 45
8	14M7528	2	Lock Nut	M6
9	AT310177	2	Hydraulic Hose	-
10	LW10113633	1	Solenoid Hydraulic Valve	Quick Disconnect
11	T209941	1	Fitting	-
12	T209942	1	Reducer	ORDER XRED16/08SCF
12	XRED16/08SCF	1	Fitting	-
13	XET16SCF	1	Fitting	SUB FOR LW482131514
13	51M7108	1	O-Ring	12 X 2 mm
14	AT310203	2	Hydraulic Hose	-
15	LW7020492	1	Adapter Fitting	-
16	LW7412159	1	Adapter Fitting	-
17	LW602008408	12	Clamp	-
18	LW10216175	2	Clip	-
19	AT261772	7	Plate	-
20	19M2839	16	Cap Screw	M6 X 40
21	24M7267	16	Washer	6.400 X 11 X 1.600 mm
22	LW10216174	2	Clamp	-
23	LW93017264	1	Cover	-
24	AT191781	1	Plug	-
25	15M7031	1	Union Fitting	-
26	LW6905155	1	Diode	-
27	AT335812	1	Switch	Rocker Switch, INCLUDES LW6000867
27	LW6000867	1	Bulb	-
28	AT326405	1	Switch	-
29	AT330500	2	Label	-
30	AT218877	1	Fitting	-

Loader Boom and Link Hydraulic Lines (030869 - )

Нет текстового описания
