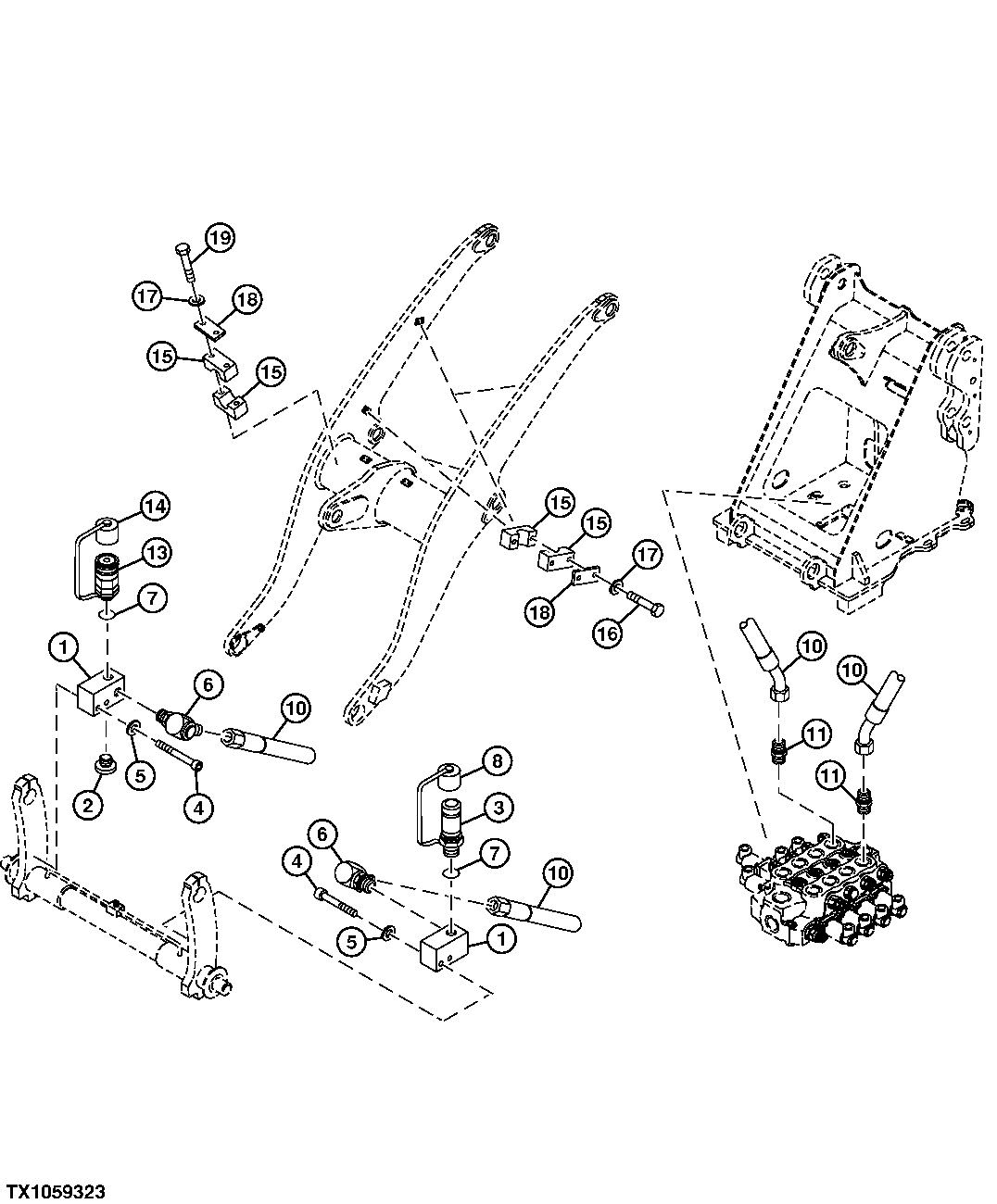

Fourth Function Z Connector Quick Release (2 Way)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT314437	2	Junction Block	-
2	PMH3080	2	Fitting	SUB FOR AT261789
3	LW10472989	1	Quick Coupler	A13, 12.5 mm (1/2 in.), M18x1.5
4	19M8354	4	Screw	M10 X 80
5	12M7117	4	Washer	10.200 X 20 X 1.100 mm
6	AT262083	2	Union Fitting	-
6	LW7621566	2	O-Ring	-
7	AT262080	2	Packing	-
8	LW10472991	1	Cap	-
10	LW10337383	2	Hydraulic Hose	-
11	AT280286	2	Fitting	-
13	LW10653032	1	Quick Coupler	A13, 12.5 mm (1/2 in.), M18X1.5
14	LW10028306	1	Cap	-
15	LW602008408	12	Clamp	-
16	19M7689	8	Cap Screw	M6 X 80
17	24M7267	4	Washer	6.400 X 11 X 1.600 mm
18	AT261772	6	Plate	-
19	19M2839	4	Cap Screw	M6 X 40

Fourth Function Z Connector Quick Release (2 Way)
