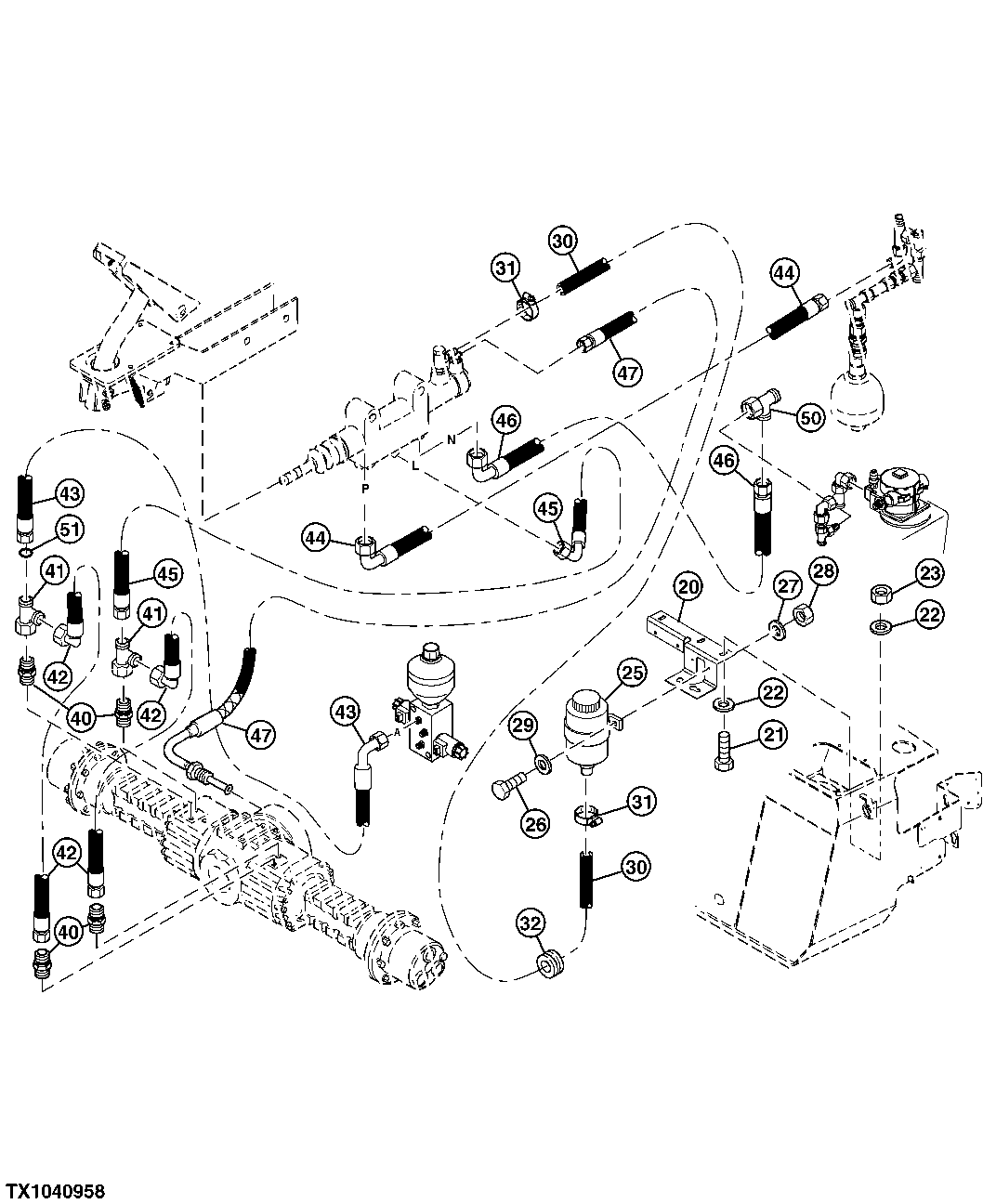

Brake Valves, Accumulator, Reservoir and Hoses

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
20	LW8925376	1	Bracket	-
21	19M7167	3	Cap Screw	M10 X 25
22	24M7028	6	Washer	10.500 X 20 X 2 mm
23	14M7153	3	Nut	M10
25	AT310365	1	Hydraulic Reservoir	-
26	19M7077	4	Cap Screw	M6 X 20
27	AT313791	4	Washer	-
28	14M7528	4	Lock Nut	M6
29	24M7054	4	Washer	6.400 X 12 X 1.600 mm
30	L65382	1	Hose	CTL
31	TY22462	2	Clamp	-
32	AT274773	1	Grommet	-
40	XGEO10LMCF	4	Fitting	SUB FOR AT312192
40	51M7041	4	O-Ring	11.300 X 2.200 mm
41	XEL10LCF	2	Fitting	SUB FOR AT218872 AND LW247242302
41	51M7106	2	O-Ring	7.500 X 1.500 mm
42	LW7005047	2	Hydraulic Hose	Fabricate
43	AT324744	1	Hydraulic Hose	-
44	AT278410	1	Hydraulic Hose	-
45	AT312014	1	Hydraulic Hose	Fabricate
46	AT324743	1	Hydraulic Hose	-
47	AT340126	1	Hose	-
50	XEL10LCF	1	Fitting	SUB FOR AT218872 AND LW247242302
50	51M7106	1	O-Ring	7.500 X 1.500 mm
51	AT186489	1	Orifice	-

Brake Valves, Accumulator, Reservoir and Hoses
