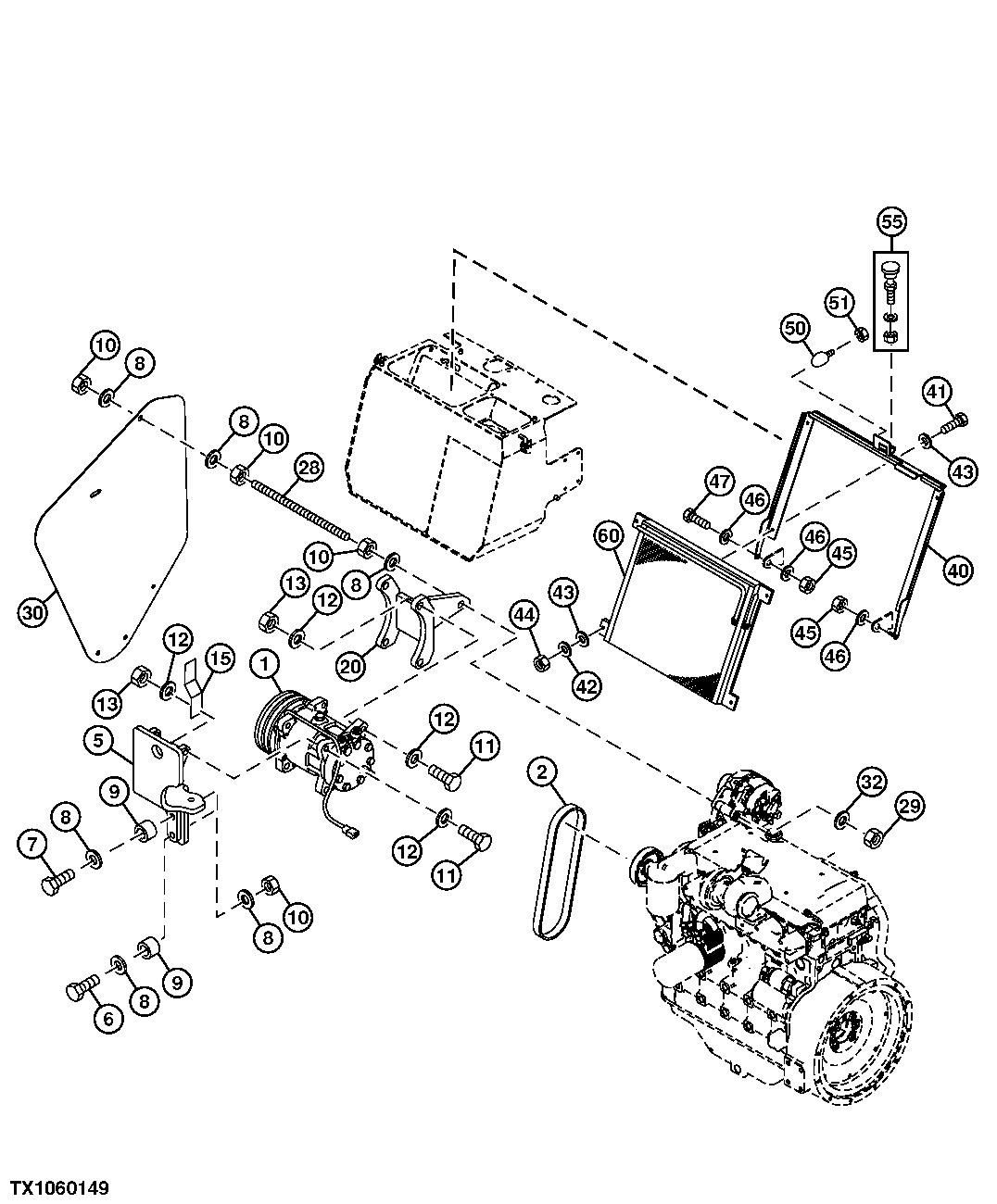

Air Conditioning Compressor and Mounting Brackets with Pulley and Drive Belt

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT314517	1	Compressor	-
2	AT314518	1	V-Belt	With Air Conditioning
5	AT314519	1	Bracket	-
6	AT301155	1	Bolt	-
7	19M7164	1	Cap Screw	M8 X 50
8	24M7055	7	Washer	8.400 X 16 X 1.600 mm
9	AT314520	2	Spacer	-
10	14M7273	5	Nut	M8
11	19M7183	7	Cap Screw	M10 X 40
12	24M7028	16	Washer	10.500 X 20 X 2 mm
13	14M7517	10	Lock Nut	M10
15	AT196437	1	Clamp	-
20	AT314521	1	Bracket	-
28	AT314522	1	Rod	-
29	14M7166	1	Lock Nut	M8
30	AT314523	1	Shield	-
32	24H1621	1	Washer	11/32" X 1" X 0.220"
40	AT314524	1	Frame	-
41	19M7881	4	Screw	M8 X 20
42	24M7055	4	Washer	8.400 X 16 X 1.600 mm
43	24H1621	4	Washer	11/32" X 1" X 0.220"
44	14M7273	4	Nut	M8
45	14M7274	2	Nut	M10
46	24M7028	4	Washer	10.500 X 20 X 2 mm
47	19M7402	1	Cap Screw	M10 X 25
50	AT314525	1	Stop	-
51	14M7272	1	Nut	M6
55	AT314526	1	Screw	ORDER LW11823911
55	LW11823911	1	Screw	-
60	AT314527	1	Vapor Condenser	-
98	AT370887	1	Field Installation Kit	AIR CONDITIONING

Air Conditioning Compressor and Mounting Brackets with Pulley and Drive Belt

Нет текстового описания
