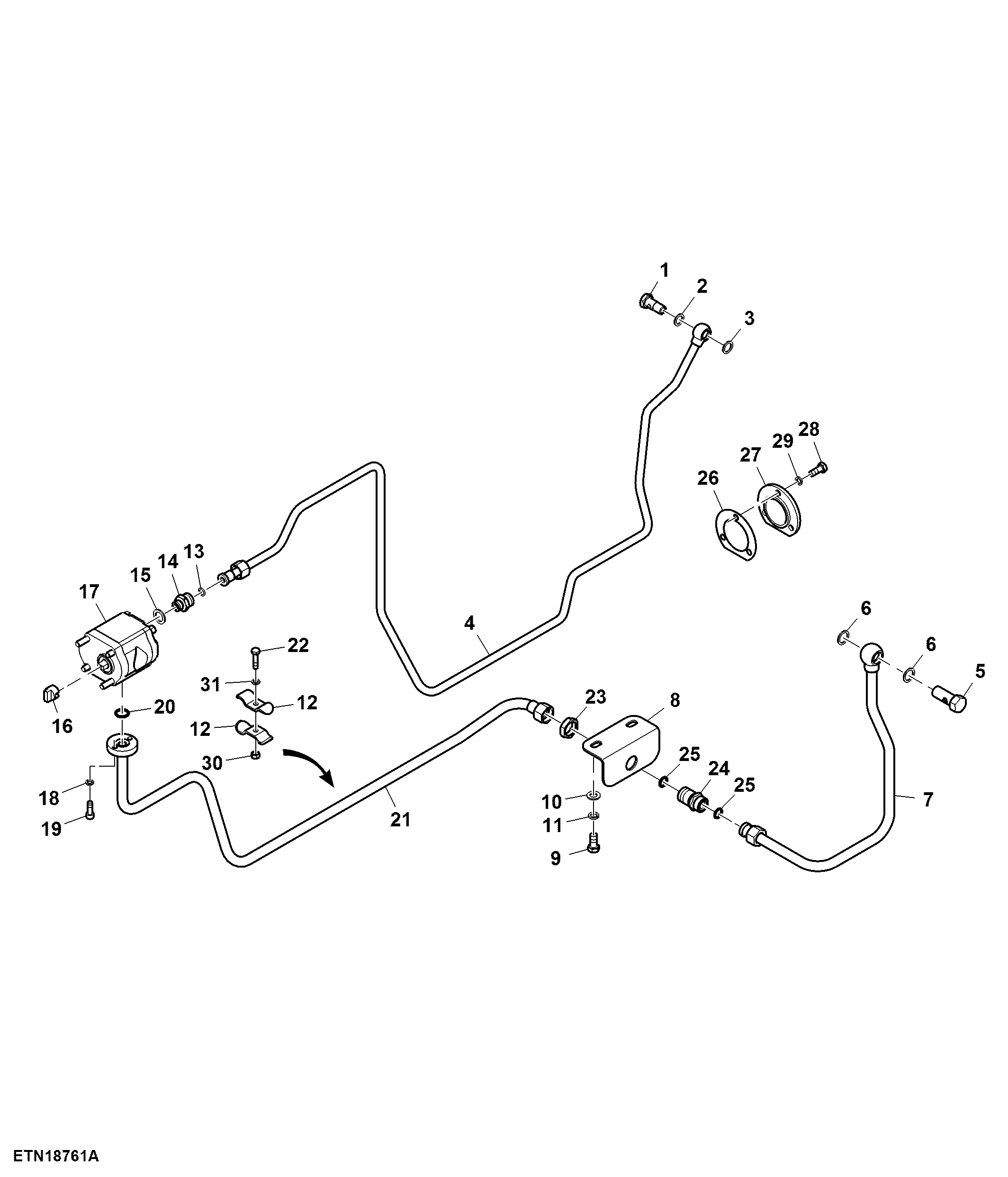

Hydraulic Pump and Oil Lines ( - 500001)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU314794	1	Hollow Screw	-
2	SU321901	1	Washer	-
3	SU321900	1	Washer	-
4	SJ17119	1	Oil Tube	(Rockshaft Inlet)
5	SU326137	1	Hollow Screw	-
6	SU328704	2	Washer	-
7	SJ327357	1	Oil Tube	(Front Pump Oil Inlet)
8	SU327358	1	Plate	-
9	19M3161	2	Cap Screw	M12 X 25
10	SU323074	2	Washer	-
11	SU318980	2	Lock Washer	-
12	SU30687	4	Clamp	-
13	SU317893	1	O-Ring	-
14	SU315385	1	Fitting	-
15	SU318083	1	Washer	-
16	SU314376	1	Junction Block	-
17	SU34488	1	Wheel Seal O-Ring	-
17	SU34486	2	O-Ring	-
17	SJ327376	1	Oil Pump	INCLUDES (2) SU34486, (2) SU34487, SU34488
17	SU34487	2	O-Ring	-
18	SU318990	2	Lock Washer	-
19	SU323079	2	Screw	-
20	SU321914	1	O-Ring	-
21	SJ327351	1	Oil Tube	(Lift Pump Inlet)
21	SJ22298	1	Oil Tube	(Lift Pump Inlet)
22	19M10107	2	Screw	M6 X 25
23	SU317666	1	Nut	-
24	SU317659	1	Fitting	-
25	SU317898	2	O-Ring	-
26	SU328696	1	Shim	-
27	SU36426	1	Cover	-
28	SU318719	3	Bolt	-
29	SU318979	3	Lock Washer	-
30	14M7567	2	Nut	M6
31	SU318989	2	Lock Washer	-

Hydraulic Pump and Oil Lines ( - 500001)

Нет текстового описания
