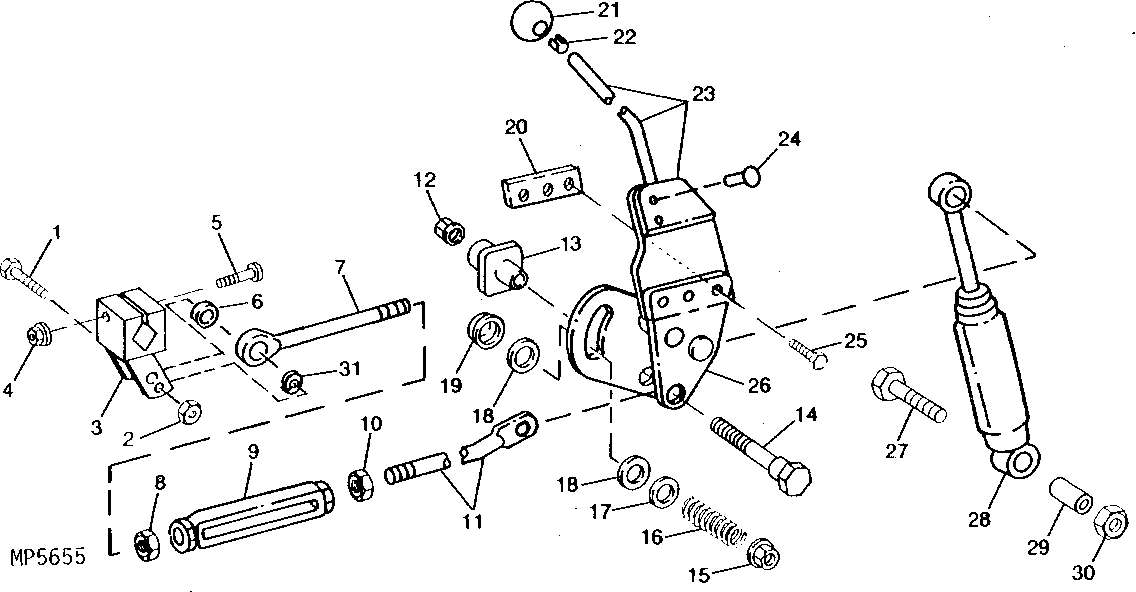

HYDROSTATIC CONTROL LEVERS AND LINKAGE (S.N. -477788) [D04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7863	1	Screw	M6 X 25, HS, HEAD MARKED 10.9
2	14M7165	1	Lock Nut	M6
3	AM105075	1	Arm	SWASHPLATE
4	14M7298	1	Flange Nut	M8
5	19M7301	1	Cap Screw	M8 X 40
6	M85605	1	Washer	(SPACER)
7	M88090	1	EYEBOLT	-
8	14H1065	1	Nut	3/8"
9	M84802	1	Turnbuckle	-
10	14H812	1	NUT	3/8"
11	M84884	1	ROD	CONTROL
12	14M7303	1	Flange Nut	M6
13	M84985	1	GUIDE	-
14	M84912	1	Bolt	-
15	14M7400	1	Lock Nut	M10, (SUB FOR 14M7465)
16	B1147B	1	Compression Spring	-
17	24H1730	1	Washer	13/32" X 1-1/2" X 0.120"
18	M84111	2	Washer	-
19	M89321	1	Round Retainer	-
20	M73956	1	Weld Nut	(SUB FOR M87043)
21	M85076	1	Knob	-
22	M83530	1	Fastener Item	-
23	AM101457	1	Control	-
24	16H658	2	Rivet	1/4" X 5/8"
25	19M7865	3	Screw	M8 X 16
26	AM101455	1	PIVOT	-
27	19H2017	1	Cap Screw	7/16" X 4-1/4"
28	AM35220	1	SHOCK ABSORBER	SHOCK
29	M90128	1	SPACER	-
30	14H1047	1	Nut	7/16"
31	M46935	1	Spring Washer	-

HYDROSTATIC CONTROL LEVERS AND LINKAGE (S.N. -477788) [D04]
