Открытый узел

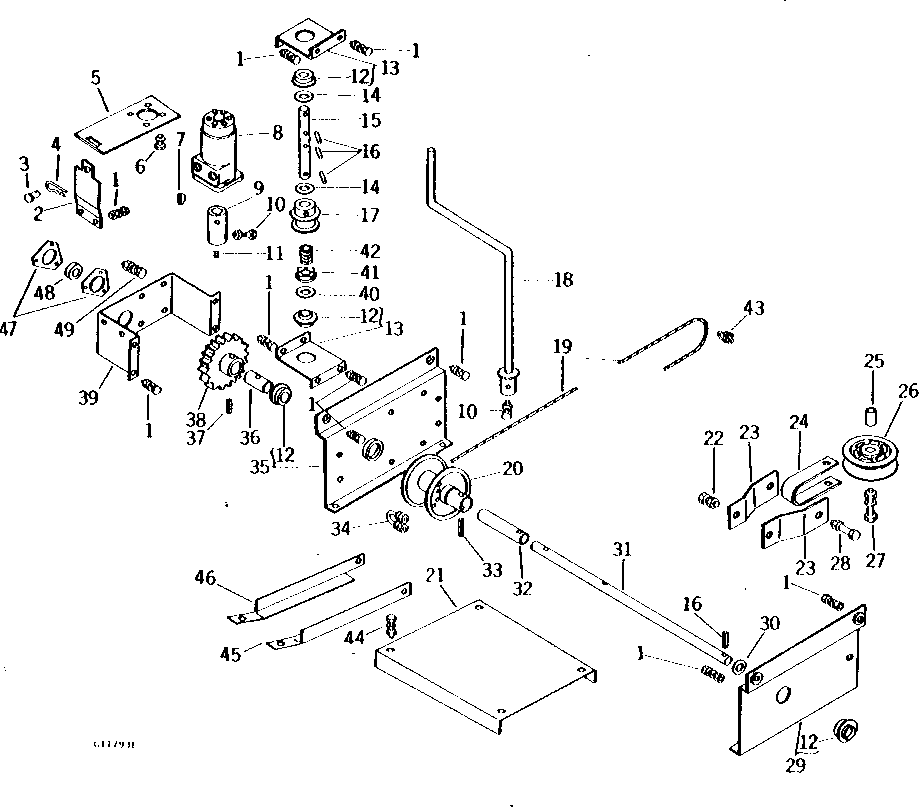

HYDRAULIC WINDLASS AND MOTOR (1971- ) [A17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H303	23	Lock Washer	5/16"
1	19H1900	23	Cap Screw	5/16" X 3/4"
1	14H785	23	Nut	5/16"
2	GE20077	1	PLATE	-
3	GEP3454	1	PIN FASTENER	-
4	GEP2624	1	PIN	-
5	GE20076A	1	PLATE	(SUB FOR GE20076)
6	19H1936	4	Cap Screw	3/8" X 3/4"
6	12H304	4	Lock Washer	3/8"
7	26H22	1	Shaft Key	1/4" X 1"
8	GEP3365A	1	MOTOR	-
9	GE20078	1	SLEEVE	-
10	19H1901	2	Cap Screw	5/16" X 2"
10	K40002	2	Lock Nut	-
11	22H778	1	Set Screw	5/16" X 3/8"
12	GEP1451	4	BALL BEARING	-
13	GEPA20061	2	SHAFT	-
14	GEP2325	4	WASHER	-
15	GE20067A	1	SHAFT	-
16	GEP1301	4	PIN FASTENER	-
17	GE18547	1	GEAR	-
18	GEPA20071A	1	CRANK	-
19	GEP3701	1	CABLE	(A) (SUB FOR GE18858A) 18.3 M (3/16" X 60')
19	GE20397	1	CABLE	(B) (SUB FOR GE18859A) 24.8 M (3/16" X 80')
19	GE20398	1	CABLE	(C) (SUB FOR GE18861A) 26.8 M (1/4" X 88')
19	GE20399	1	CABLE	(D) (SUB FOR GE18862A) 36.0 M (1/4" X 118')
20	GEUA20053A	1	DRUM	-
21	GE20484	1	PLATE	(SUB FOR GE20063)
22	19H1815	1	Cap Screw	1/2" X 1-1/4"
22	H622DN	1	LOCK NUT	-
23	GE20151	2	BRACKET	-
24	GE32107	1	CLEVIS	-
25	GE22024A	1	GROMMET	-
26	GE455	1	SHEAVE	-
27	19H2644	1	Cap Screw	1/2" X 2-1/2"
27	12H301	1	Lock Washer	1/2"
27	14H1040	1	Nut	1/2"
28	19H2660	1	Cap Screw	1/2" X 3"
28	H622DN	1	LOCK NUT	-
29	GEPA20056	1	FRAME	R.H.
30	24H1451	1	Washer	1-1/32" X 1-3/4" X 0.060"
31	GE20066A	1	GEAR	-
32	GE20068	1	BUSHING	-
33	GEP1304	1	PIN FASTENER	-
34	GEP3460	2	U-BOLT	-
35	GEPA20058	1	FRAME	L.H.
36	GE20441	1	BUSHING	(SUB FOR GE20069)
37	GEP1315	1	PIN FASTENER	-
38	GE18548	1	STEERING GEAR	-
39	GE20442	1	BRACKET	(SUB FOR GE20064)
40	GEP3895	1	DISK	-
41	GEPA20292	1	PLATE	-
42	GEP1519	1	SPRING	-
43	GEP2997-1	2	CLAMP	(SUB FOR GEP2997)
44	19H1905	2	Cap Screw	5/16" X 1"
44	12H303	2	Lock Washer	5/16"
44	14H785	2	Nut	5/16"
45	GE20482	1	ANGLE	R.H.
46	GE20483	1	ANGLE	L.H.
47	E10018	1	Pressed Flanged Housing	-
48	GEP1493	1	BEARING	-
49	19H1731	3	Cap Screw	3/8" X 1"
49	12H304	3	Lock Washer	3/8"
49	14H812	3	NUT	3/8"

HYDRAULIC WINDLASS AND MOTOR (1971- ) [A17]

Нет текстового описания
