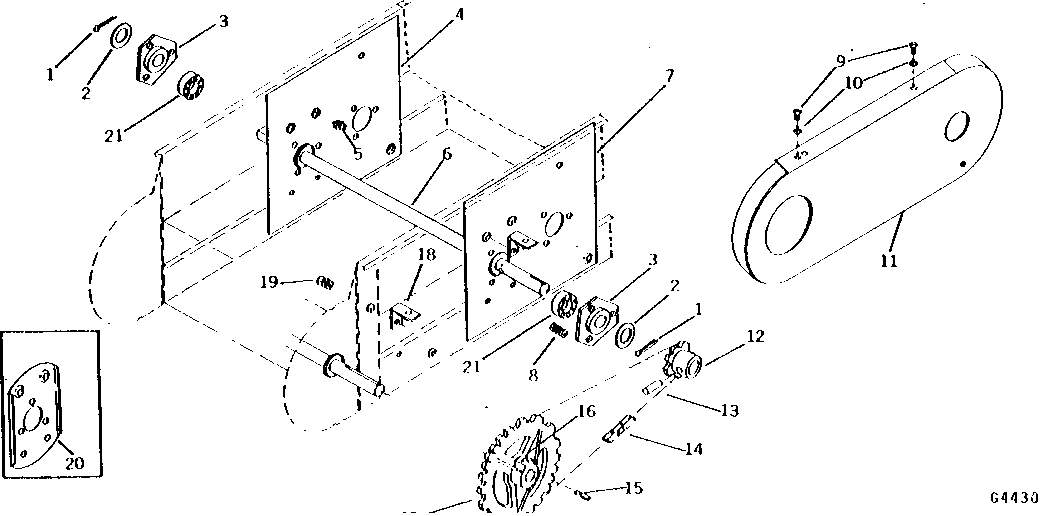

DRIVE GASOLINE ENGINE, ELECTRIC MOTOR AND LEFT-HAND PTO [B13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11H250	2	Cotter Pin	1/4" X 2-1/2"
2	24H1669	2	Washer	1-25/64" X 2-1/8" X 0.075"
3	E10018	4	Pressed Flanged Housing	(SUB FOR GEP1491)
4	GEPA20262	1	PLATE	L.H.
5	21H1311	11	Screw	5/16" X 1/2"
5	12H303	11	Lock Washer	5/16"
5	14H785	11	Nut	5/16"
6	GE18046A	1	JACKSHAFT	(SUB GE20163)
6	GE20163B	1	JACKSHAFT	(SUB FOR GE20163B) (SUB FOR GE20163A)
7	GE20038	1	PLATE	R.H.
8	19H1936	6	Cap Screw	3/8" X 3/4"
8	12H304	6	Lock Washer	3/8"
8	14H812	6	NUT	3/8"
9	19H2038	2	Cap Screw	3/8" X 1/2"
10	12H304	2	Lock Washer	3/8"
11	GE18767	1	GUARD	(SUB GEPA20118)
11	GEPA20118	1	GUARD	-
12	GE464SL	1	DRIVE SPROCKET	7-TOOTH
13	GEP1312	1	PIN FASTENER	-
14	-	1	Part 20	TYPE A2050, 1-1/4" DOUBLE PITCH, 43 LINKS) (ASSEMBLE FROM ONE EACH AP22463, BP10237, AND BP10238)
15	-	1	Part 21	3/8" X 3/8" X 1-1/2" (CUT FROM H64376 IN KEY STOCK KIT AH64587)
16	22H812	1	Set Screw	5/16" X 3/4"
17	GE462HH	1	DRIVE SPROCKET	21-TOOTH
18	GEPA18771	2	BRACKET	-
19	21H1304	2	Screw	5/16" X 3/4"
19	12H303	2	Lock Washer	5/16"
19	14H785	2	Nut	5/16"
20	GE18888	1	PLATE	R.H.
20	GE18893	1	PLATE	L.H.
21	JD8545	2	Ball Bearing	(SUB FOR GEP1455)

DRIVE GASOLINE ENGINE, ELECTRIC MOTOR AND LEFT-HAND PTO [B13]

Нет текстового описания
