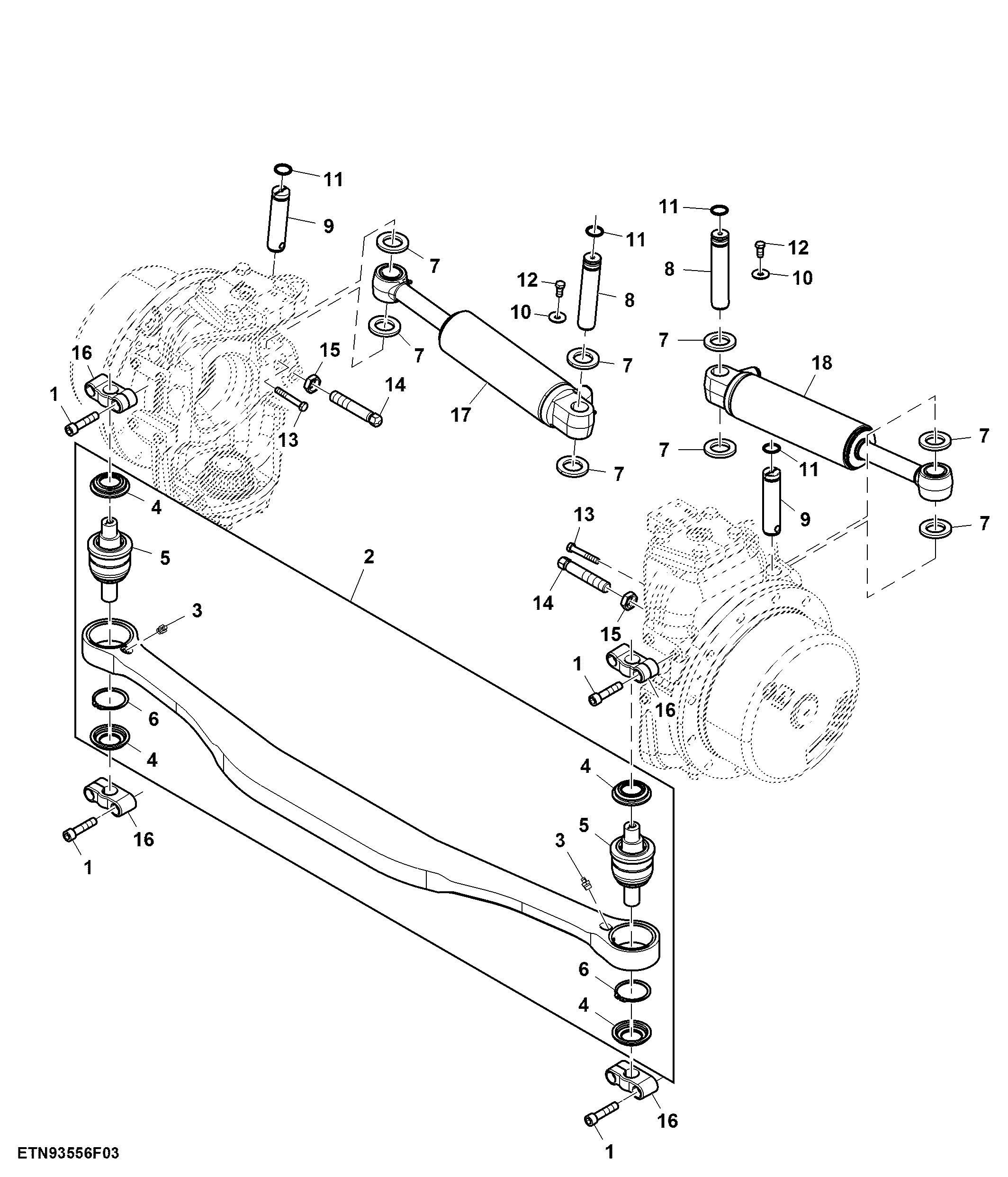

Tie Rod and Steering Cylinder Assembly, Front Axle, 1500 MFWD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9519	8	Screw	M16 X 70
2	RE273958	1	Tie Rod Assembly	-
3	JD7759	2	Lubrication Fitting	-
4	RE262398	4	Boot	-
5	RE586457	2	Tie Rod End	SUB FOR RE273954
6	40M5444	2	Snap Ring	-
7	R241715	8	Seal	-
8	R262515	2	Pin Fastener	-
9	R262485	2	Pin Fastener	-
10	24M7180	2	Washer	13 X 37 X 3 mm
11	R29463	4	O-Ring	-
12	19M7872	2	Cap Screw	M12 X 25
13	19M7364	2	Cap Screw	M12 X 80
14	R234950	2	Bolt	-
15	14M7240	2	Nut	M24
16	R549145	4	Cap	-
17	AHC15818	1	Hydraulic Cylinder	-
18	AHC15825	1	Hydraulic Cylinder	-

Tie Rod and Steering Cylinder Assembly, Front Axle, 1500 MFWD

Нет текстового описания
