Открытый узел

Hood, Enclosure ( - 058000)

Hood, Enclosure ( - 058000)

Hood, Enclosure ( - 058000)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

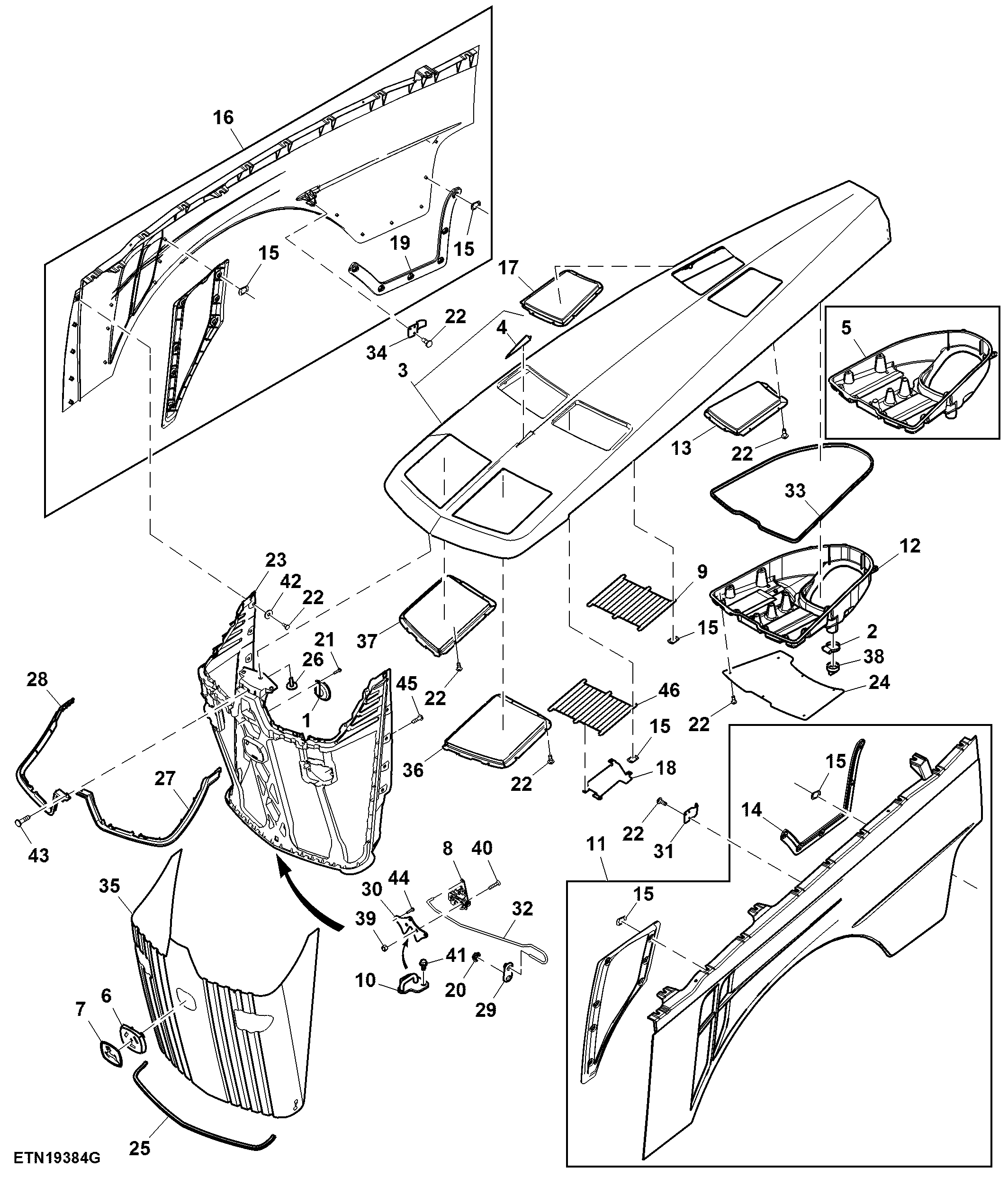

Hood, Enclosure ( - 058000)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL203265	1	Horn	-
2	TY22470	1	Clamp	-
3	RE577421	1	Hood	SUB FOR RE289190; INCLUDES R288331
4	R288331	1	Marker	-
5	RE302455	1	Air Duct	ORDER R560470
6	R306383	1	Medallion	-
7	JD5862	1	Label	-
8	RE310641	1	Latch	-
9	RE319077	1	Guard	LH
10	RE597816	1	Striker	SUB FOR RE320445
11	RE337797	1	Hood	INCLUDES R339921 AND (13) R310377; LH
12	R560470	1	Air Duct	-
13	R543585	1	Screen	LH
14	R339921	1	Guide	-
15	R310377	38	Push Nut	-
16	RE337798	1	Hood	INCLUDES R339923 AND (13) R310377; RH
17	R543586	1	Screen	RH
18	R345253	1	Shield	RH
19	R339923	1	Guide	-
20	R211071	1	Nut	-
21	R216838	1	Screw	-
22	R263172	57	Screw	-
23	R542712	1	Frame	-
24	R294789	1	Heat Shield	USE WITH RE302455 OR R560470
24	R560471	1	Heat Shield	USE WITH R560470
25	R297384	1	Isolator	-
26	R297391	31	Screw	-
27	R301298	1	Frame	-
28	R301299	1	Frame	-
29	R307030	1	Cover	-
30	R317557	1	Plate	-
31	R324920	1	Bracket	LH
32	R325619	1	Rod	-
33	R332006	1	Isolator	-
34	R339556	1	Bracket	RH
35	R341257	1	Screen	-
36	R341301	1	Screen	LH
37	R341302	1	Screen	RH
38	R48568	1	Valve	-
39	14M7327	2	Lock Nut	M8
40	19M7574	2	Screw	M8 X 40
41	19M7784	2	Screw	M10 X 20
42	24M7139	10	Washer	6.400 X 18 X 1.600 mm
43	37M7148	1	Screw	-
44	37M7199	3	Screw	-
45	37M7340	18	Bolt	-
46	RE319078	1	Guard	RH
