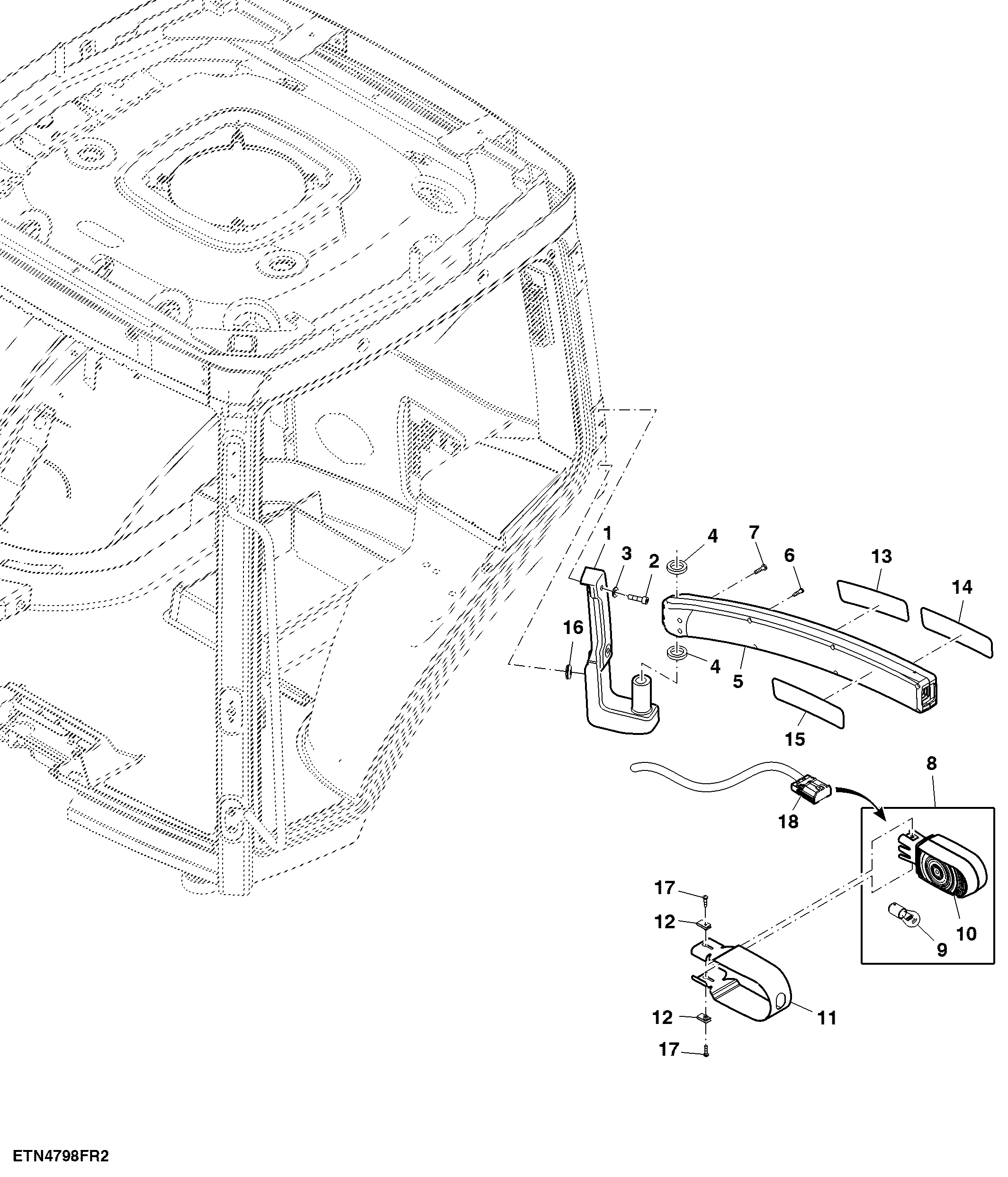

Extremity Arm, W/O Extension (LH Illustrated)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R273007	1	Support	RH
1	R273006	1	Support	LH
2	19M10361	4	Socket Head Screw	M8 X 35
3	R210137	4	Washer	-
4	R180671	4	Washer	-
5	RE219773	2	Arm	-
6	37M7372	12	Screw	-
7	21M7303	10	Screw	M5 X 20
8	RE284891	2	Lamp	-
9	57M8180	2	Bulb	12.8 V
10	R285618	2	Lens	-
11	R179273	2	Shield	-
12	R325780	4	Nut	-
13	R244856	2	Label	Orange
14	R213356	2	Label	Red
15	R213358	2	Label	Yellow
16	H83060	2	Grommet	-
17	L173742	4	Screw	M5 X 25
18	57M7785	1	Elec. Connector Housing	-
18	57M7724	1	Electrical Connector Assy	-
18	RWA11086	1	Repair Wire Assembly	Cavity A, B

Extremity Arm, W/O Extension (LH Illustrated)
